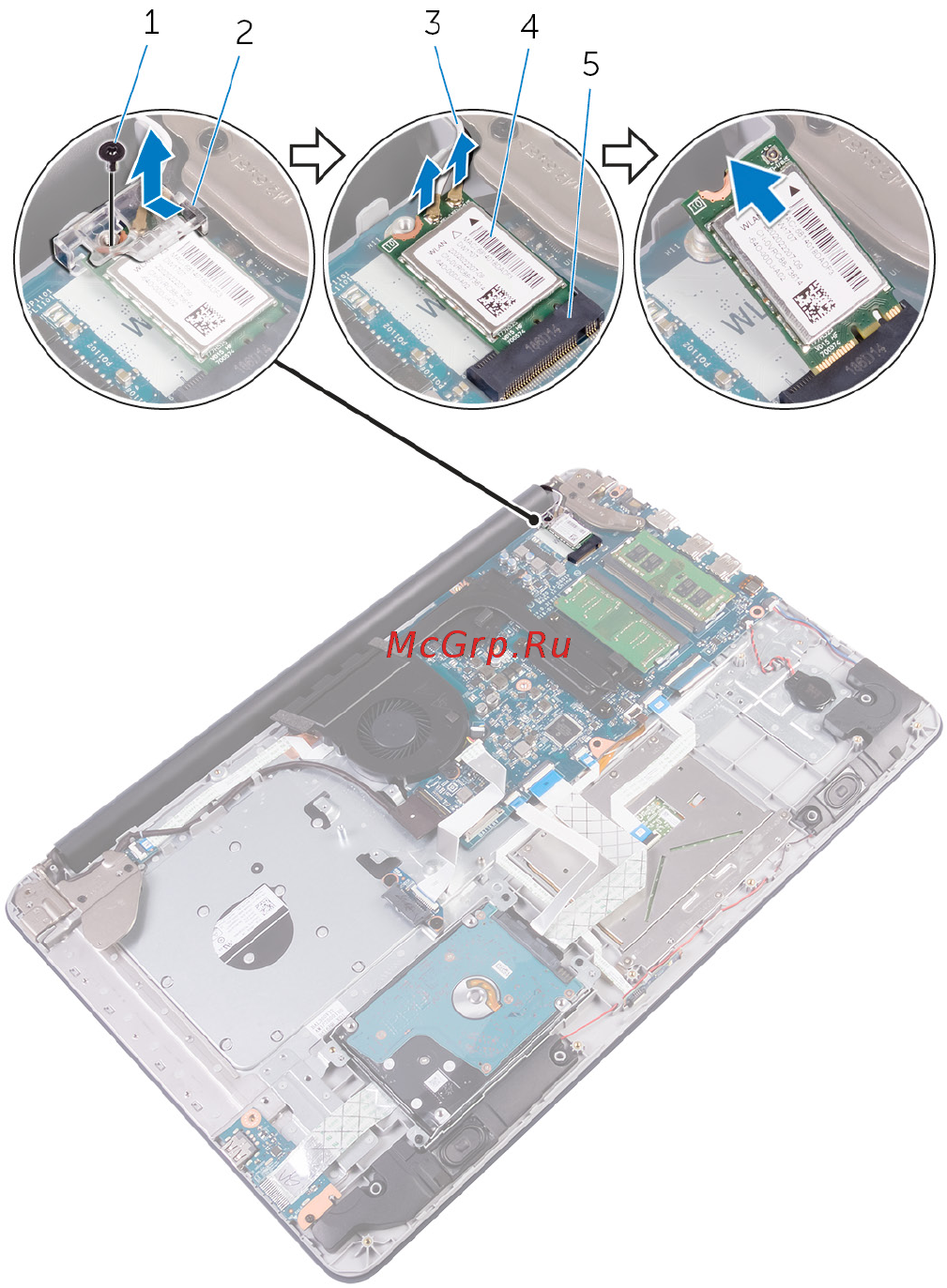

5 Извлеките плату беспроводной сети из разъема для платы беспроводной сети
на системной панели.
1 винт M2x3 2 скоба платы беспроводной
сети
3 антенные кабели (2) 4 плата беспроводной сети
5 разъем платы беспроводной
сети
38
