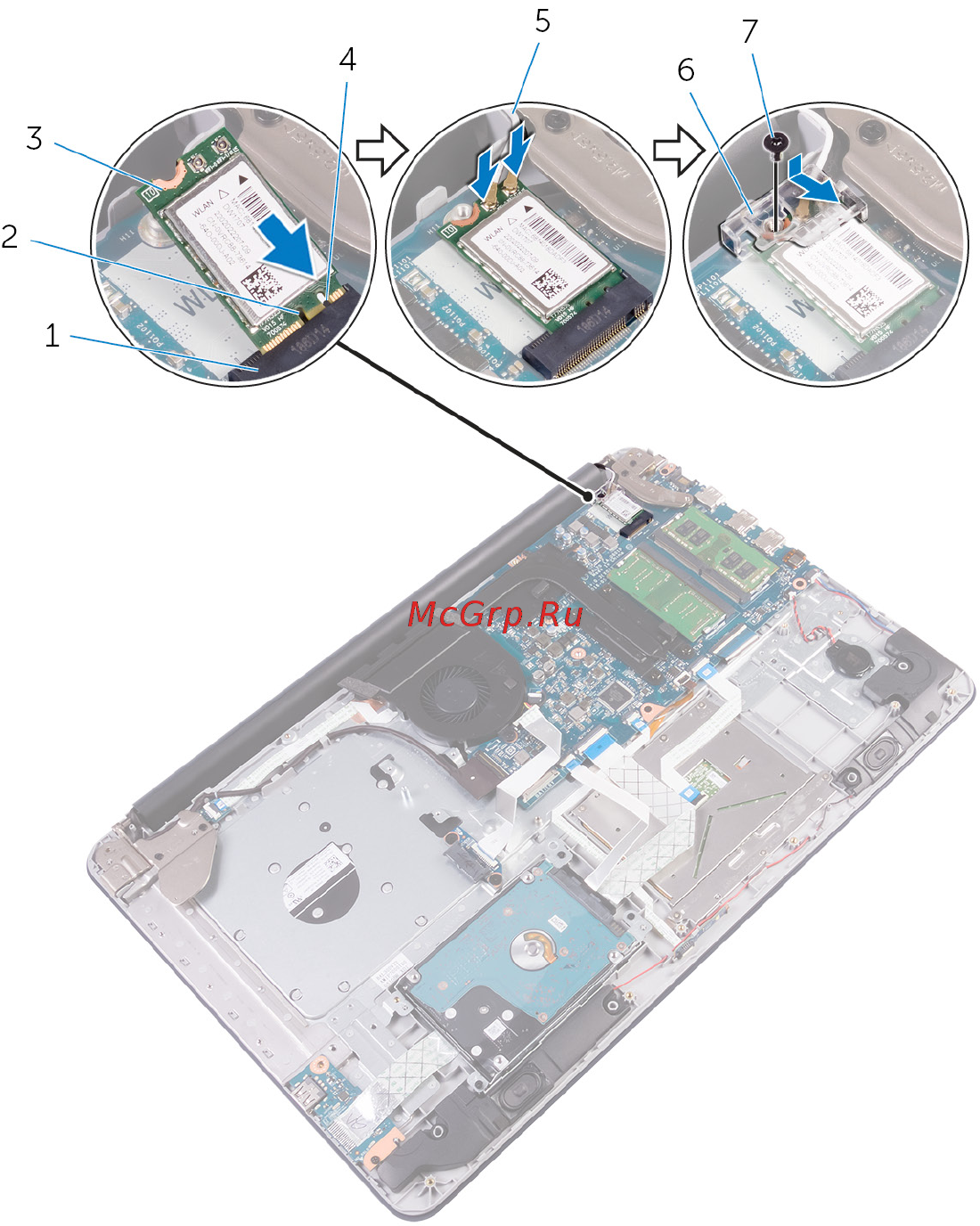

5 Установите на место винт, которым скоба платы беспроводной сети и сама
плата крепятся к системной плате.
1 разъем платы беспроводной
сети
2 паз
3 плата беспроводной сети 4 выступ
5 антенные кабели 6 скоба платы беспроводной
сети
7 винт M2x3
40
