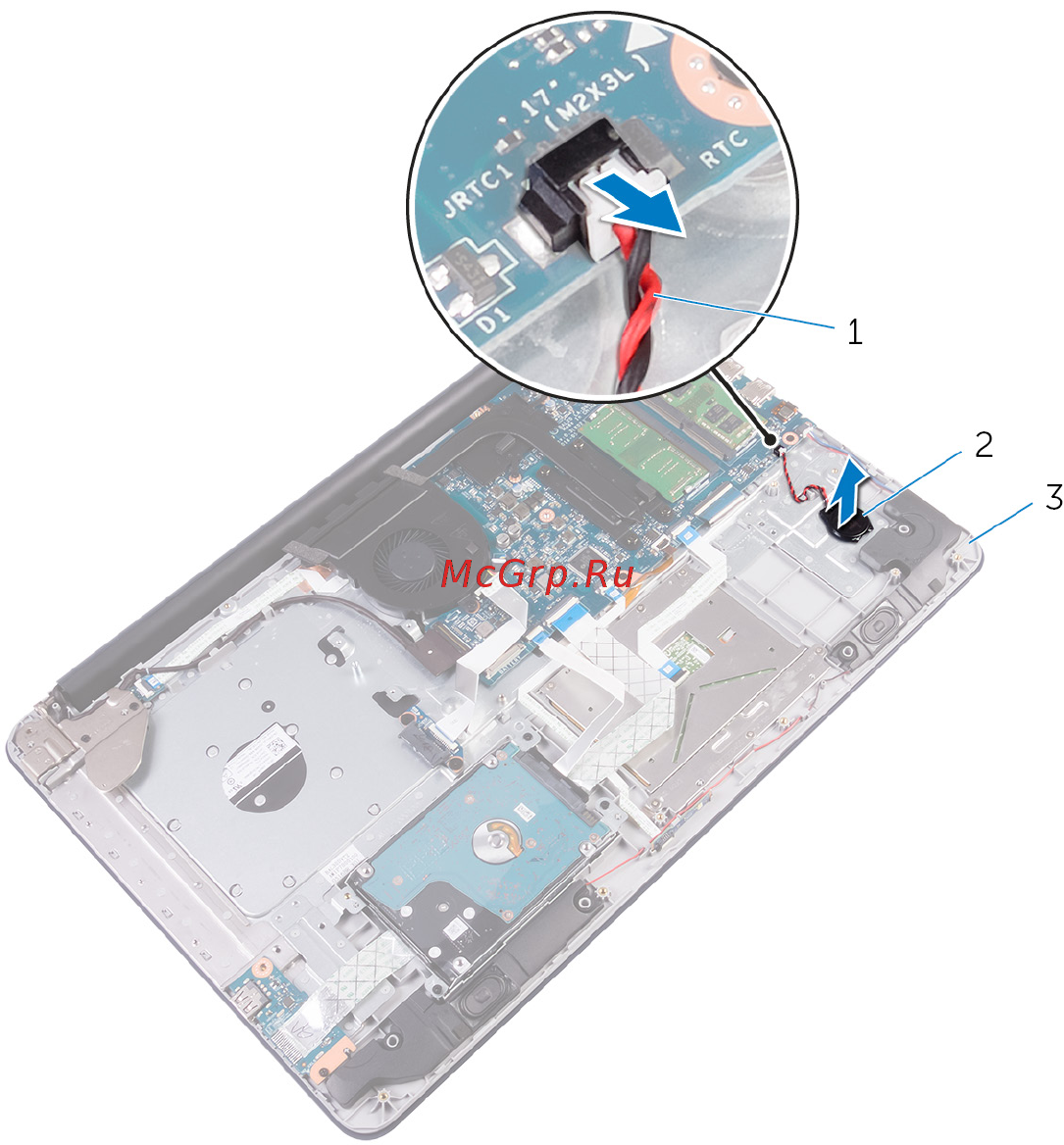

2 Извлеките батарейку типа «таблетка» из упора для рук и клавиатуры в сборе.
1 кабель батарейки типа
«таблетка»
2 батарея типа «таблетка»
3 упор для рук и клавиатура в
сборе
43
