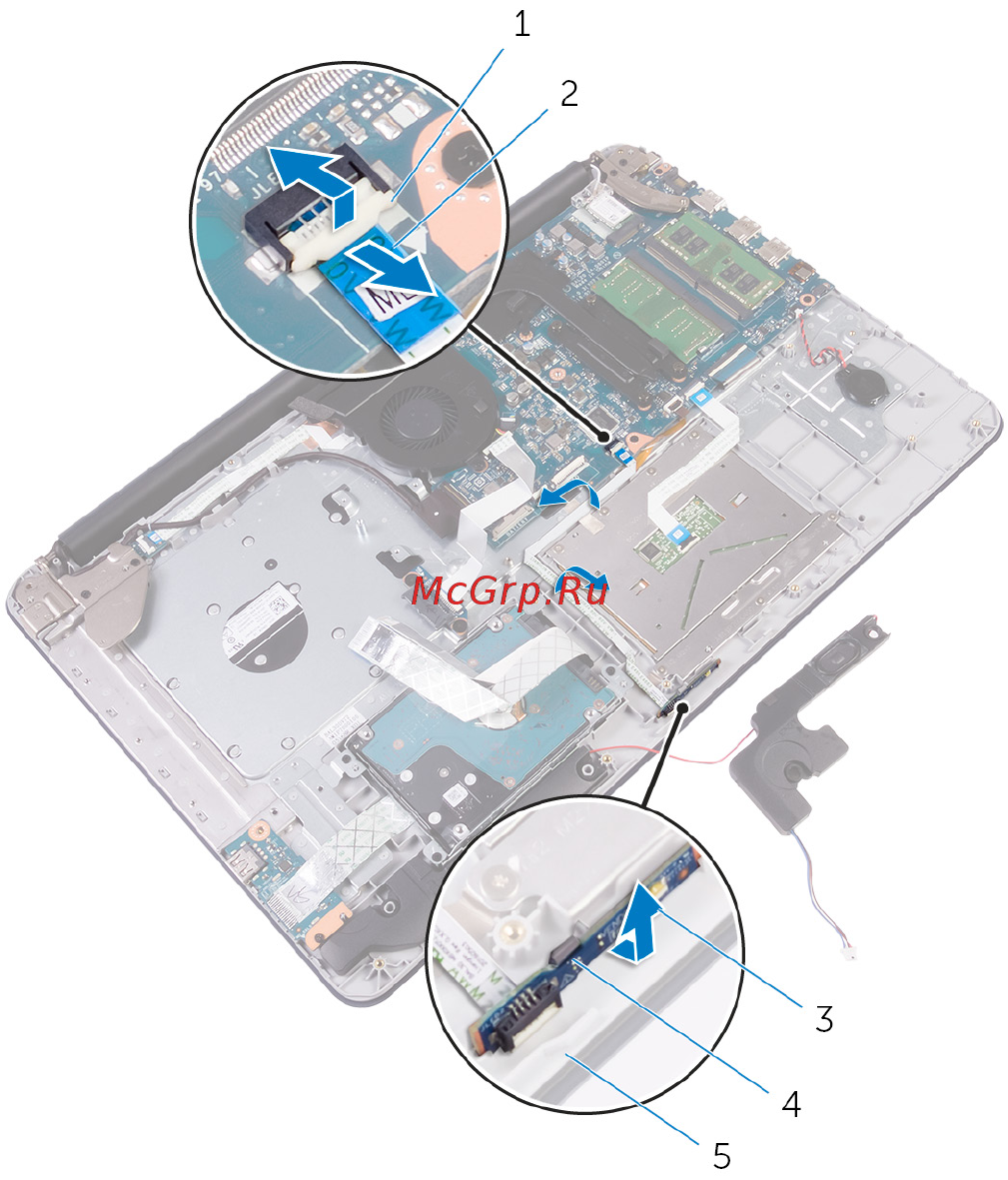

7 Открепите плату индикаторов состояния от выступа на упоре для рук и
клавиатуре в сборе.
1 защелка 2 кабель платы индикаторов
состояния
3 плата индикаторов состояния 4 выступ
5 упор для рук и клавиатура в
сборе
57
