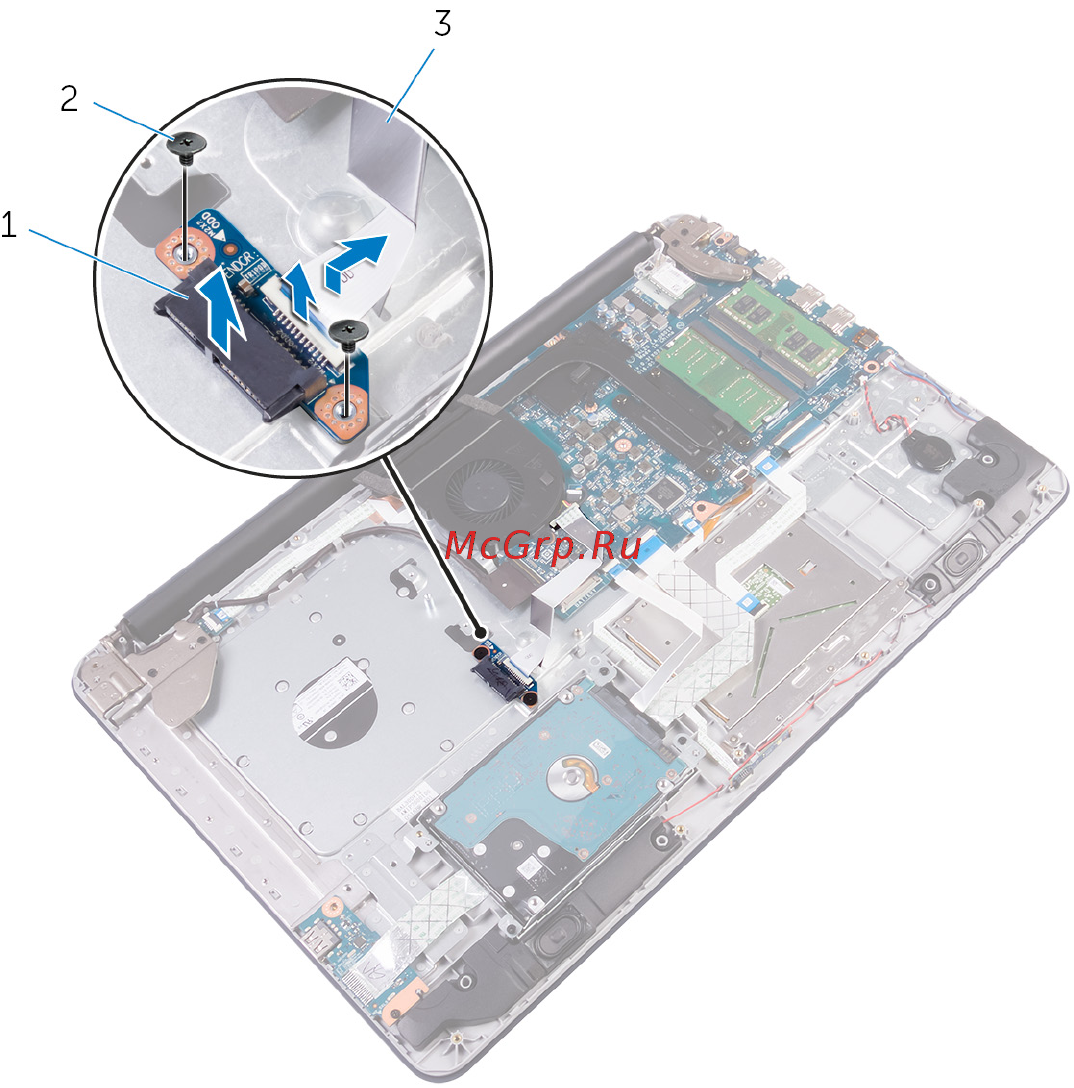

3 Приподнимите плату разъема оптического дисковода и снимите ее с упора
для рук и клавиатуры в сборе.
1 плата разъема оптического
дисковода
2 винты M2x2 (2)
3 защелка 4 кабель платы разъема
оптического дисковода
60
