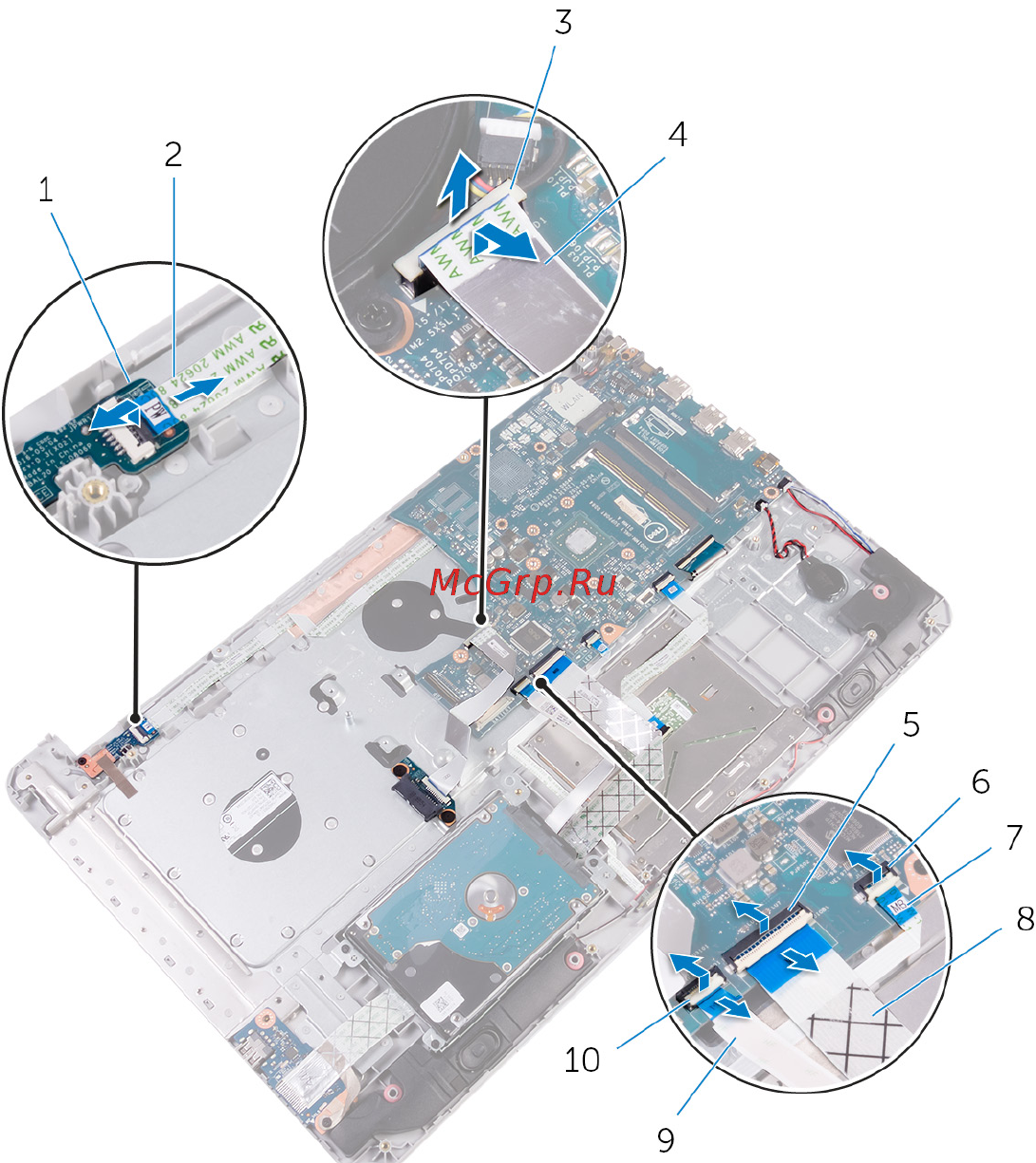

2 Поднимите защелки разъема и отсоедините кабель жесткого диска и кабель
платы ввода-вывода от системной платы.
1 защелка 2 кабель платы кнопки
питания
3 защелка 4 кабель платы разъема
оптического дисковода
5 защелка 6 защелка
7 кабель платы индикаторов
состояния
8 кабель платы ввода-вывода
9 кабель жесткого диска 10 защелка
3 Поднимите защелки и отсоедините кабель подсветки клавиатуры и кабель
сенсорной панели от системной платы.
4 Приподнимите защелку разъема и отсоедините кабель клавиатуры от
системной платы.
