Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [77/111] 221671
![Dell inspiron 5767, 5767-3164 Инструкция по эксплуатации онлайн [77/111] 181265](/views2/1218026/page77/bg4d.png)

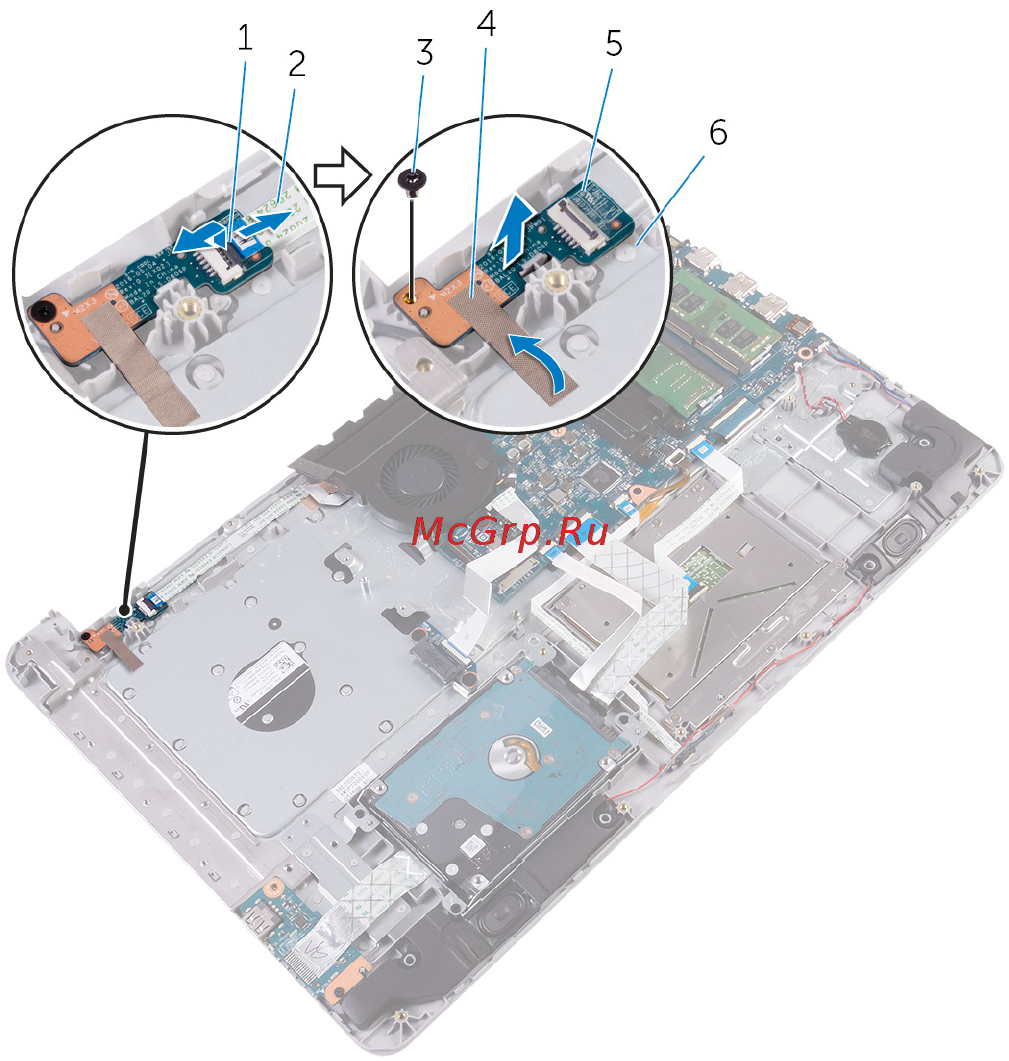

4 Снимите плату кнопки питания с упора для рук и клавиатуры в сборе.
1 защелка 2 кабель платы кнопки
питания
3 винт M2x3 4 лента
5 плату кнопки питания 6 упор для рук и клавиатура в
сборе
77
