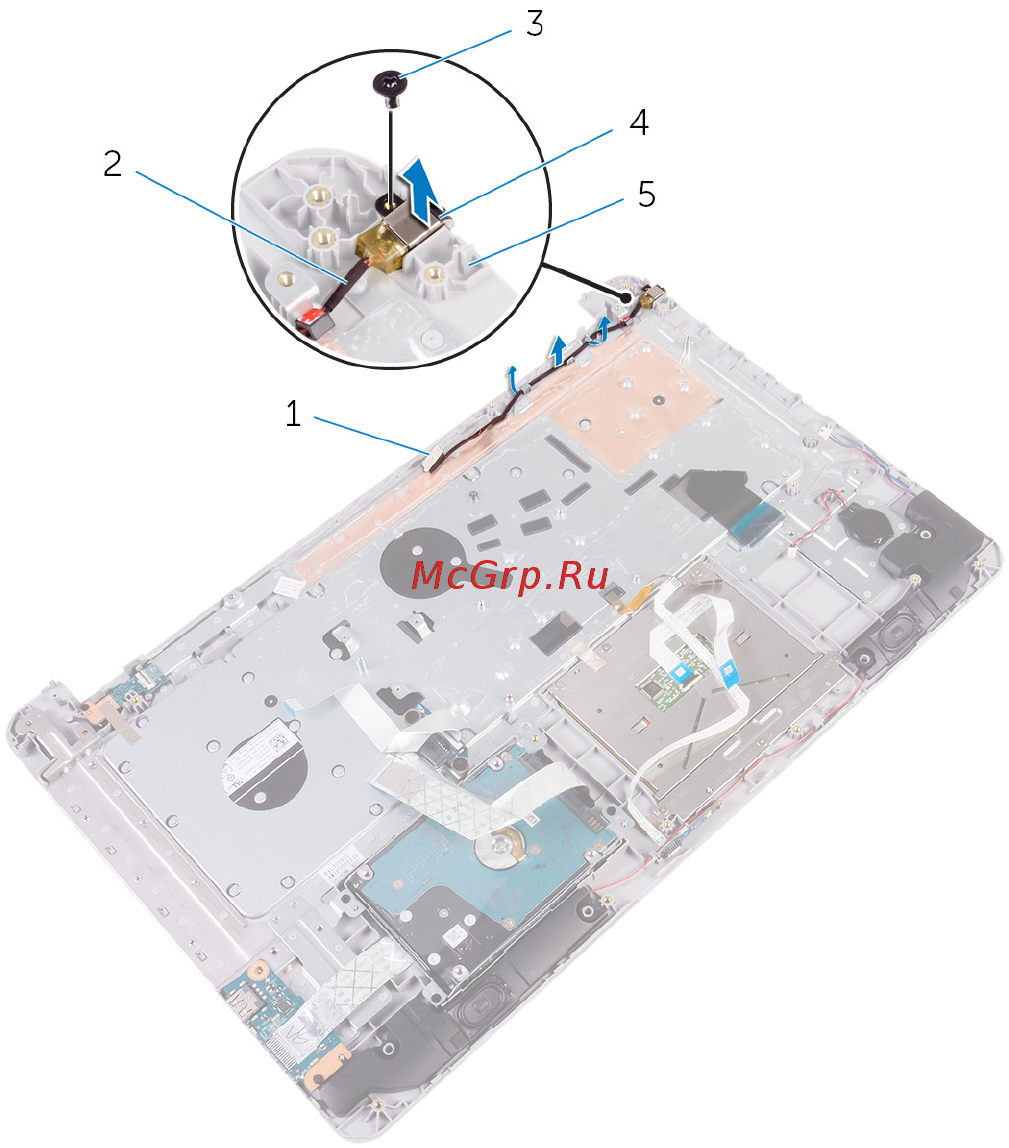

3 Извлеките разъем адаптера питания вместе с кабелем из упора для рук и
клавиатуры в сборе.
1 направляющие желобки 2 кабель порта адаптера
питания
3 винт M2x3 4 разъем адаптера питания
5 упор для рук и клавиатура в
сборе
80
