Dell Inspiron 5767, 5767-7513 Инструкция по эксплуатации онлайн [97/111] 221671
![Dell Inspiron 5767, 5767-7506 Инструкция по эксплуатации онлайн [97/111] 221672](/views2/1218026/page97/bg61.png)

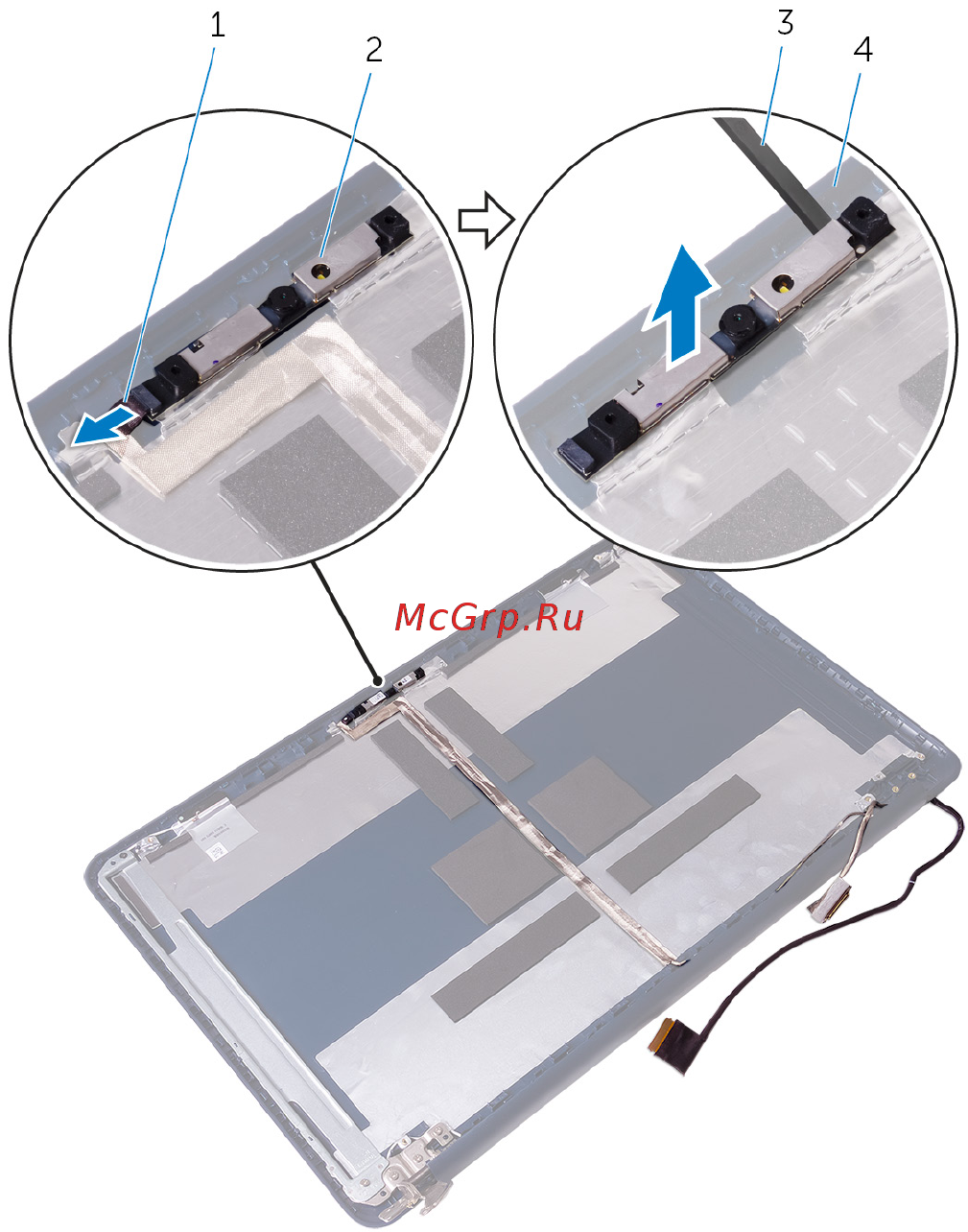

2 С помощью пластиковой палочки осторожно подденьте камеру с задней
крышки дисплея.
1 кабель камеры 2 камера
3 пластмассовая палочка 4 задняя крышка дисплея
97
