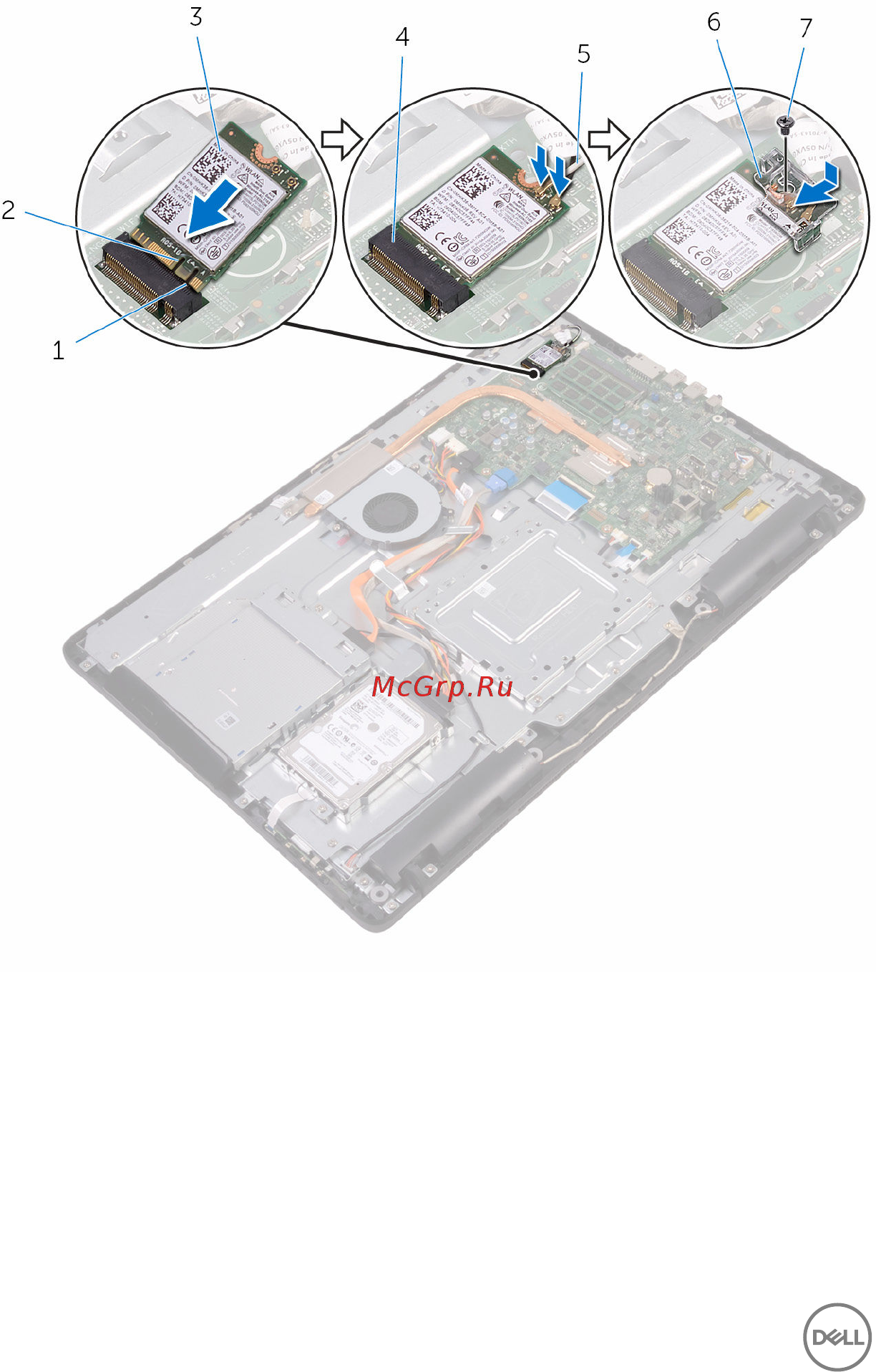

5 Установите на место винт, которым скоба платы беспроводной сети и сама
плата крепятся к системной плате.
1 выступ 2 паз
3 плата беспроводной сети 4 разъем платы беспроводной
сети
5 антенные кабели 6 скоба платы беспроводной
сети
7 винт
50
Содержание
- Inspiron 22 3000 руководство по обслуживанию 1
- Осторожно пометка внимание указывает на потенциальную опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение пометка предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание пометка примечание указывает на важную информацию которая поможет использовать данное изделие более эффективно 2
- Примечания предупреждения и предостережения 2
- Inspiron 22 3000 руководство по обслуживанию 3
- Подготовка к работе с внутренними компонентами компьютера 9 3
- После работы с внутренними компонентами компьютера 3 3
- Снятие подставки 18 3
- Содержание 3
- Технический обзор 4 3
- Установка подставки 5 3
- Извлечение жесткого диска 35 4
- Извлечение оптического дисковода 3 4
- Снятие задней крышки 7 4
- Снятие экрана системной платы 9 4
- Установка жесткого диска 8 4
- Установка задней крышки 29 4
- Установка оптического дисковода 30 4
- Установка экрана системной платы 41 4
- Извлечение микрофона 5 5
- Извлечение модуля памяти 2 5
- Извлечение платы беспроводной сети 7 5
- Снятие платы кнопок управления 2 5
- Установка микрофона 7 5
- Установка модуля памяти 44 5
- Установка платы беспроводной сети 49 5
- Установка платы кнопок управления 4 5
- Извлечение батарейки типа таблетка 63 6
- Извлечение вентилятора 66 6
- Извлечение камеры 58 6
- Снятие радиатора 69 6
- Установка батареи типа таблетка 5 6
- Установка вентилятора 68 6
- Установка камеры 62 6
- Установка радиатора 1 6
- Извлечение динамиков 72 7
- Извлечение кабеля дисплея 88 7
- Извлечение системной платы 75 7
- Снятие дисплея 1 7
- Установка динамиков 74 7
- Установка дисплея 6 7
- Установка кабеля дисплея 0 7
- Установка системной платы 9 7
- Индикаторы диагностики системы 02 8
- Перепрограммирование bios 01 8
- Программа настройки bios 96 8
- Снятие резиновой ножки 92 8
- Справка и обращение в компанию dell 104 8
- Установка резиновой ножки 4 8
- Перед началом работы 9
- Подготовка к работе с внутренними компонентами компьютера 9
- Инструкции по технике безопасности 10
- Рекомендуемые инструменты 11
- Список винтов 11
- После работы с внутренними компонентами компьютера 13
- Технический обзор 14
- Внутренние компоненты компьютера 15
- Компоненты системной платы 15
- Подставка стенд 18
- Снятие подставки 18
- Подставка пьедестал 21
- Последовательность действий для снятия подставки стойки с основания стойки 22
- Подставка пьедестал 25
- Подставка стенд 25
- Последовательность действий для установки подставки стойки на основание стойки 25
- Установка подставки 25
- Последовательность действий 27
- Предварительные действия 27
- Снятие задней крышки 27
- Действия после завершения операции 29
- Последовательность действий 29
- Установка задней крышки 29
- Последовательность действий 30
- Предварительные действия 30
- Установка оптического дисковода 30
- Действия после завершения операции 33
- Извлечение оптического дисковода 33
- Последовательность действий 33
- Извлечение жесткого диска 35
- Последовательность действий 35
- Предварительные действия 35
- Действия после завершения операции 38
- Последовательность действий 38
- Установка жесткого диска 38
- Последовательность действий 39
- Предварительные действия 39
- Снятие экрана системной платы 39
- Действия после завершения операции 41
- Последовательность действий 41
- Установка экрана системной платы 41
- Извлечение модуля памяти 42
- Последовательность действий 42
- Предварительные действия 42
- Последовательность действий 44
- Установка модуля памяти 44
- Действия после завершения операции 46
- Извлечение платы беспроводной сети 47
- Последовательность действий 47
- Предварительные действия 47
- Последовательность действий 49
- Установка платы беспроводной сети 49
- Действия после завершения операции 51
- Последовательность действий 52
- Предварительные действия 52
- Снятие платы кнопок управления 52
- Действия после завершения операции 54
- Последовательность действий 54
- Установка платы кнопок управления 54
- Извлечение микрофона 55
- Последовательность действий 55
- Предварительные действия 55
- Действия после завершения операции 57
- Последовательность действий 57
- Установка микрофона 57
- Извлечение камеры 58
- Последовательность действий 58
- Предварительные действия 58
- Действия после завершения операции 62
- Последовательность действий 62
- Установка камеры 62
- Извлечение батарейки типа таблетка 63
- Последовательность действий 63
- Предварительные действия 63
- Действия после завершения операции 65
- Последовательность действий 65
- Установка батареи типа таблетка 65
- Извлечение вентилятора 66
- Последовательность действий 66
- Предварительные действия 66
- Действия после завершения операции 68
- Последовательность действий 68
- Установка вентилятора 68
- Последовательность действий 69
- Предварительные действия 69
- Снятие радиатора 69
- Действия после завершения операции 71
- Последовательность действий 71
- Установка радиатора 71
- Извлечение динамиков 72
- Последовательность действий 72
- Предварительные действия 72
- Действия после завершения операции 74
- Последовательность действий 74
- Установка динамиков 74
- Извлечение системной платы 75
- Предварительные действия 75
- Последовательность действий 76
- Последовательность действий 79
- Установка системной платы 79
- Действия после завершения операции 80
- Предварительные действия 81
- Снятие дисплея 81
- Последовательность действий 82
- Действия после завершения операции 86
- Последовательность действий 86
- Установка дисплея 86
- Извлечение кабеля дисплея 88
- Последовательность действий 88
- Предварительные действия 88
- Действия после завершения операции 90
- Последовательность действий 90
- Установка кабеля дисплея 90
- Предварительные действия 92
- Снятие резиновой ножки 92
- Последовательность действий 93
- Действия после завершения операции 94
- Последовательность действий 94
- Установка резиновой ножки 94
- Вход в программу настройки bios 96
- Обзор bios 96
- Программа настройки bios 96
- Последовательность действий 97
- Предварительные действия 97
- Удаление забытых паролей 97
- Действия после завершения операции 98
- Последовательность действий 99
- Предварительные действия 99
- Сброс параметров кмоп 99
- Действия после завершения операции 100
- Перепрограммирование bios 101
- Индикаторы диагностики системы 102
- Материалы для самостоятельного разрешения вопросов 104
- Справка и обращение в компанию dell 104
- Обращение в компанию dell 105
