Последовательность действий
1 Выкрутите винты, с помощью которых VESA-совместимый кронштейн
крепится к основанию дисплея в сборе.
2 Поднимите VESA-совместимый кронштейн и снимите его с основания
дисплея в сборе.

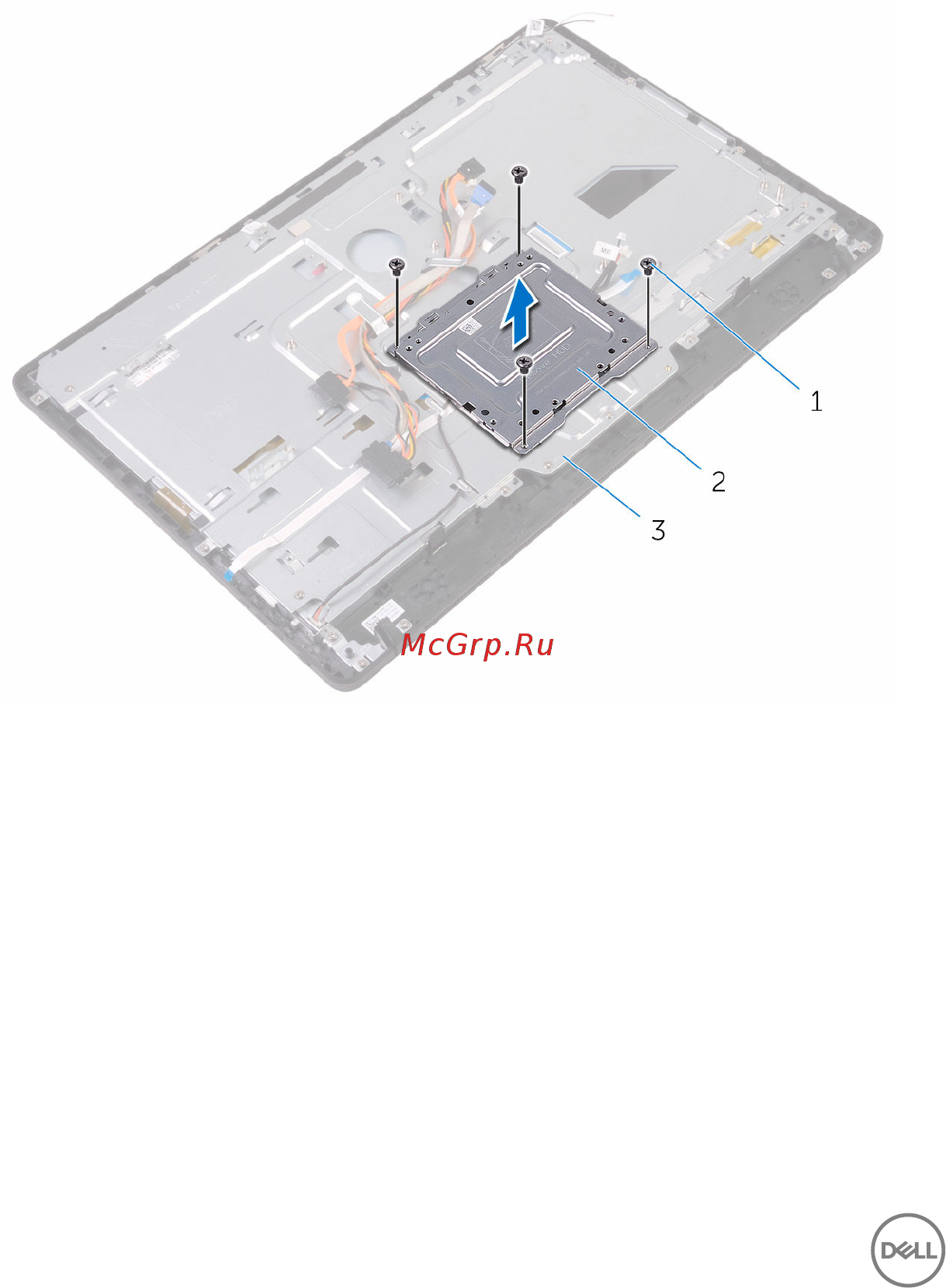

1 винты (4) 2 VESA-совместимый
кронштейн
3 основание дисплея в сборе
3 Отсоедините кабель платы сенсорного экрана и кабель питания панели
дисплея от соответствующих разъемов на основании дисплея в сборе.
