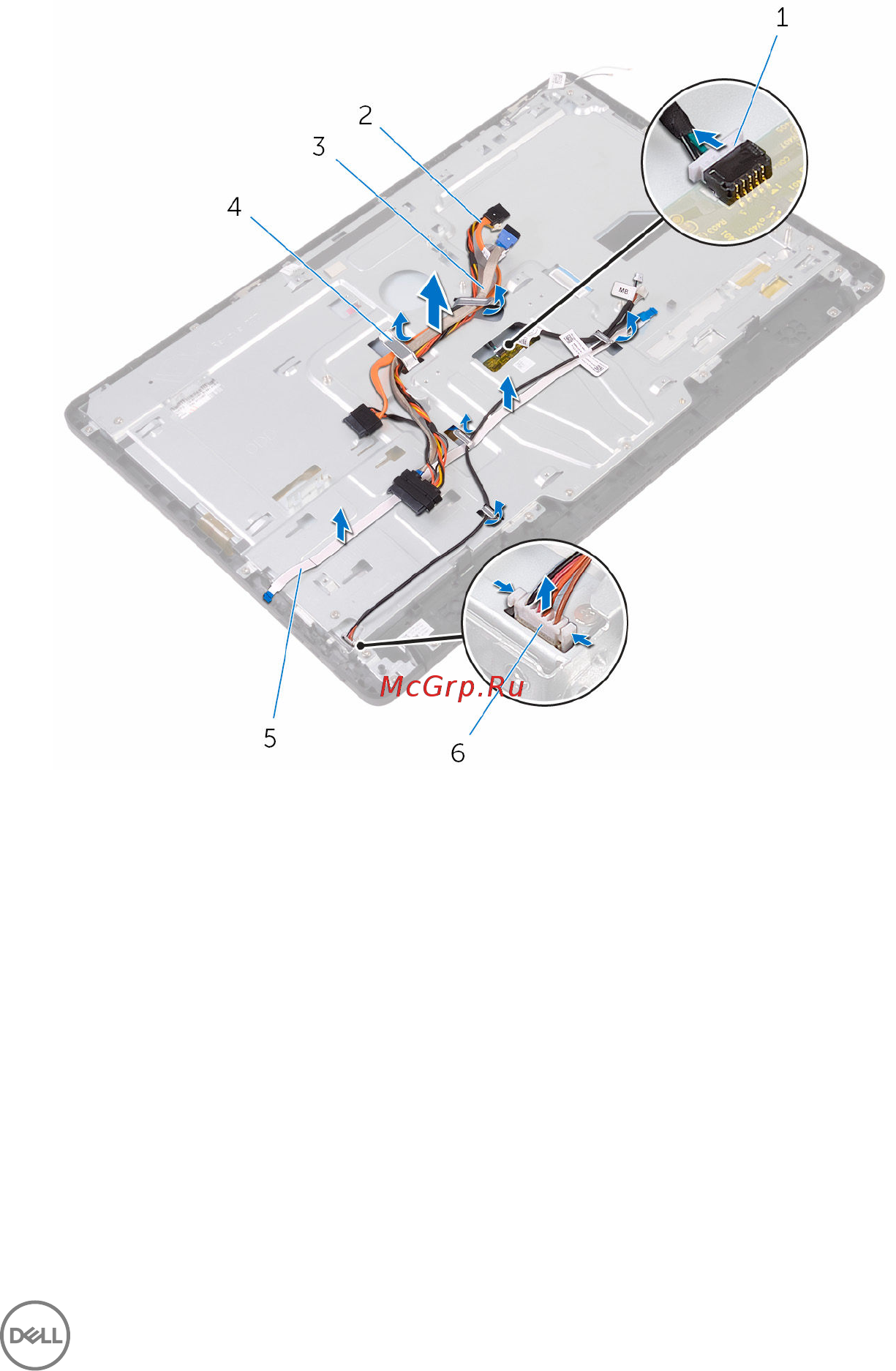

4 Запомните расположение кабелей данных оптического дисковода, платы
сенсорной панели, подсветки дисплея, жесткого диска и платы кнопок
управления и извлеките их из направляющих в основании дисплея в сборе.
1 кабель платы сенсорного
экрана
2 кабель передачи данных
оптического дисковода
3 кабель жесткого диска 4 направляющие желобки
5 кабель платы кнопок
управления
6 кабель питания панели
дисплея
5 Выкрутите винты, с помощью которых основание дисплея в сборе крепится к
дисплею в сборе.
83
