Dell Inspiron 3264, 3264-9071 Инструкция по эксплуатации онлайн [53/105] 221702
![Dell Inspiron 3264, 3264-9883 Инструкция по эксплуатации онлайн [53/105] 221893](/views2/1264523/page53/bg35.png)

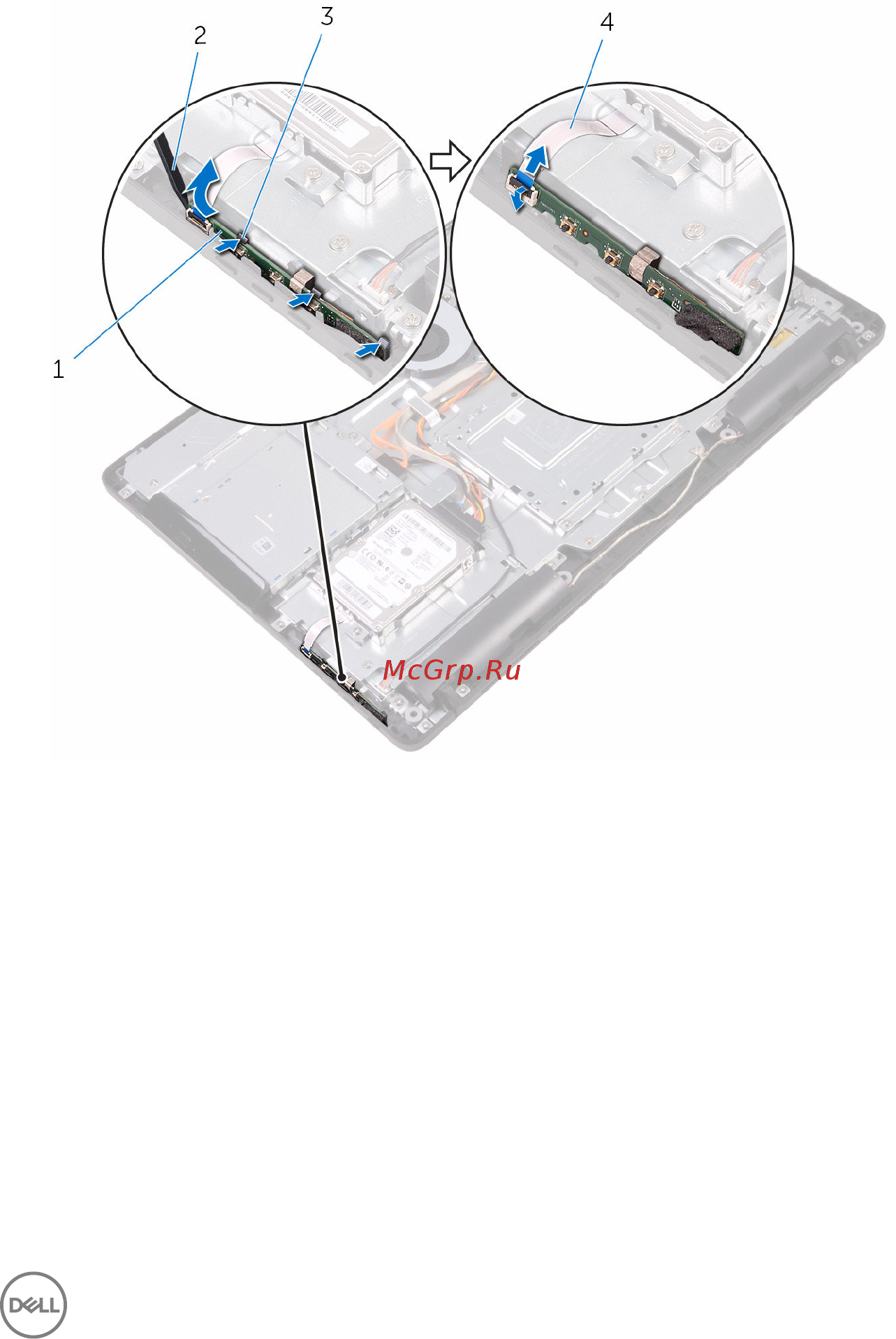

3 Откройте защелку и отсоедините кабель платы кнопок управления от платы
кнопок управления.
1 плата кнопок управления 2 пластмассовая палочка
3 фиксаторы (3) 4 кабель платы кнопок
управления
53
