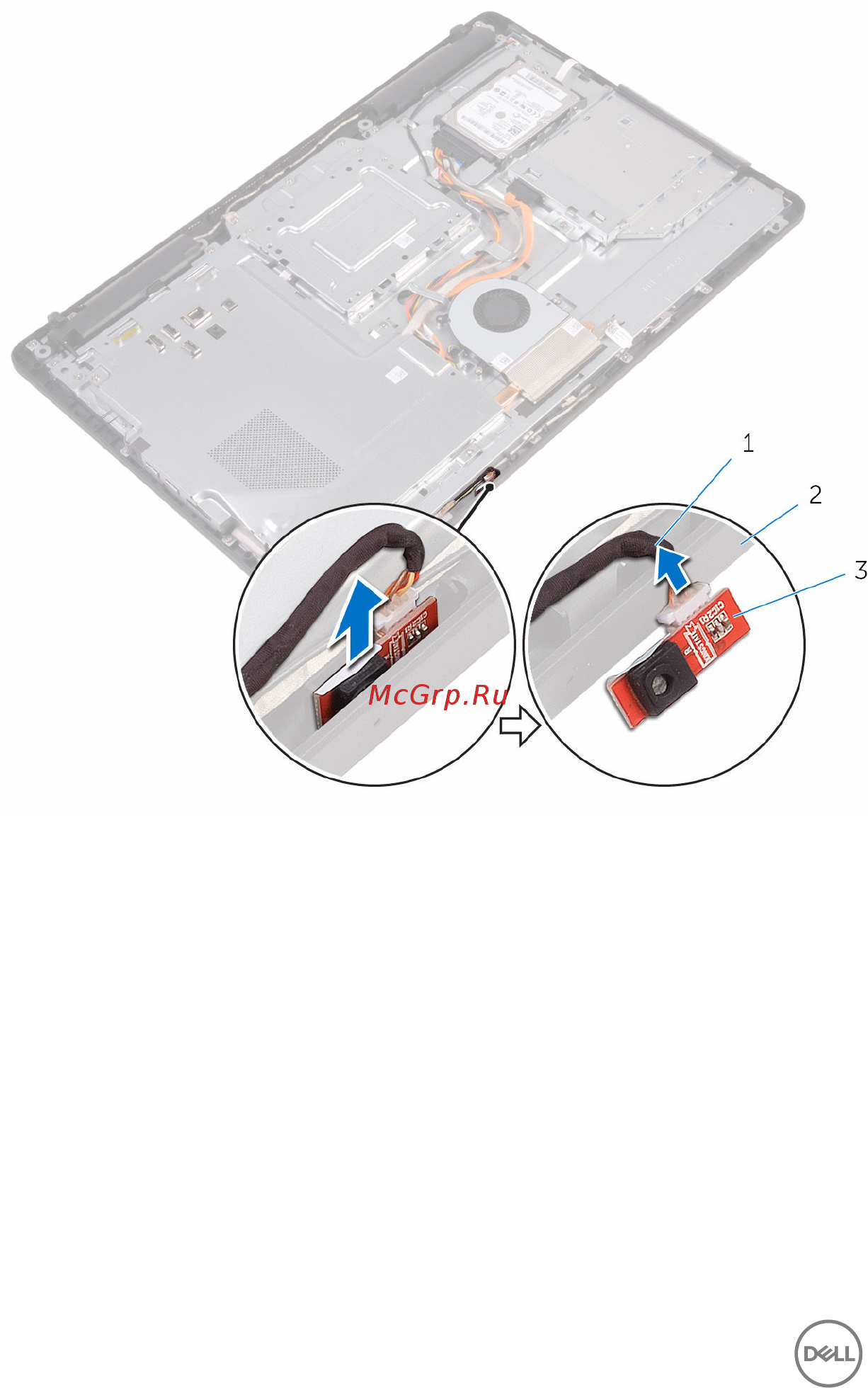

2 Отсоедините кабель микрофона от модуля микрофона.
1 кабель микрофона 2 основание дисплея в сборе
3 модуль микрофона
56
