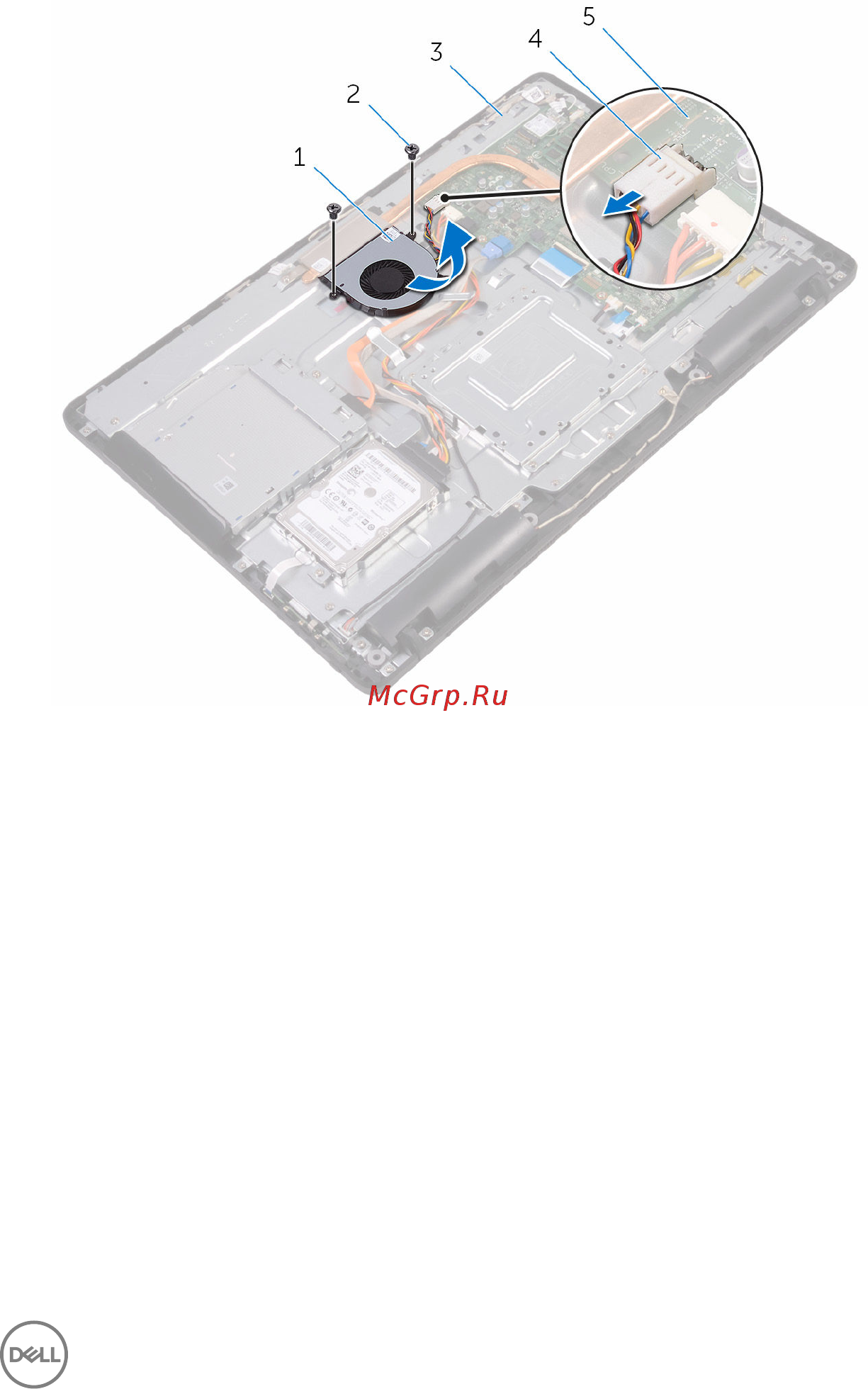

3 Поднимите вентилятор и сдвиньте его из-под радиатора.
1 вентилятор 2 винты (2 шт.)
3 основание дисплея в сборе 4 кабель вентилятора
5 системная плата
67
