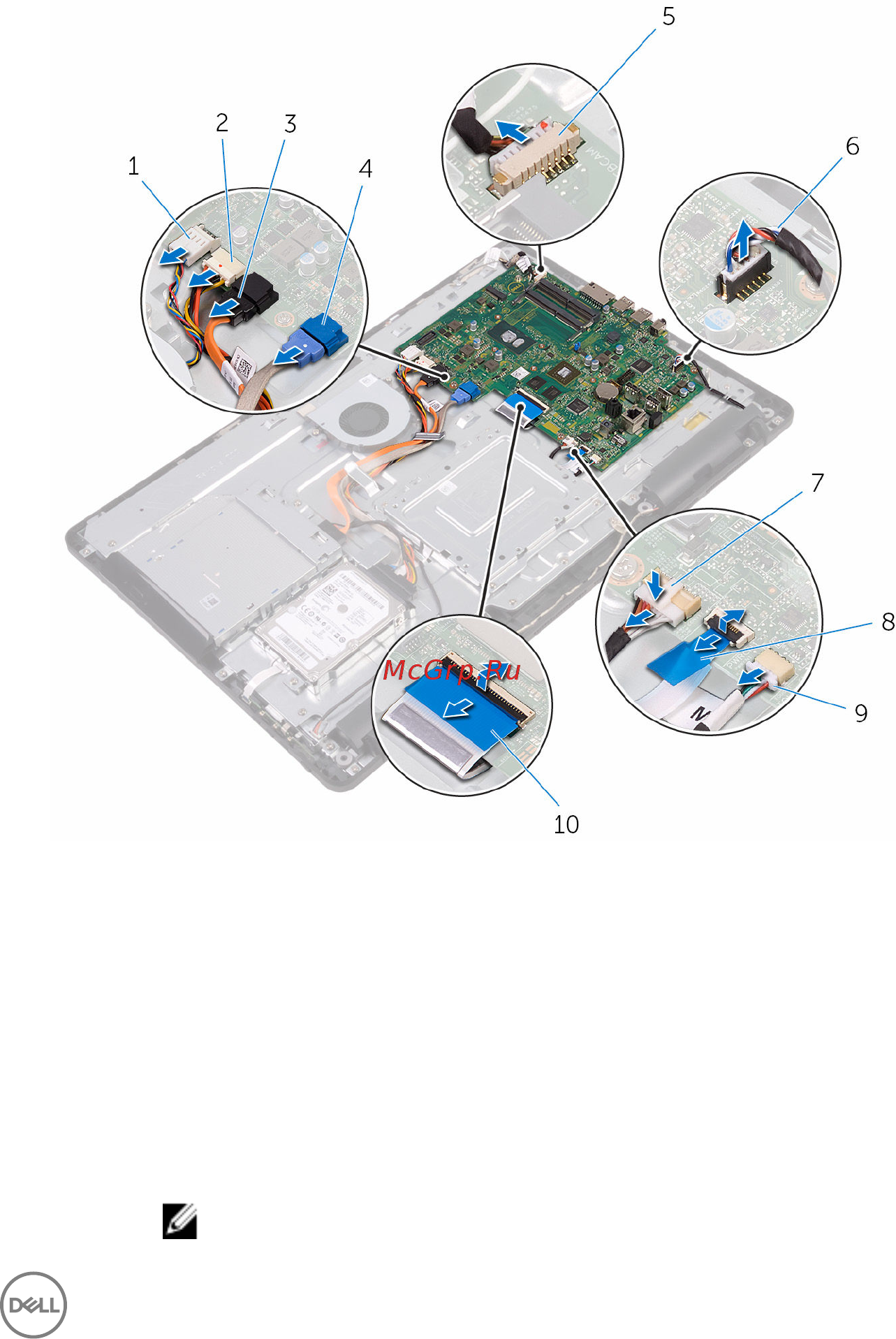

2 Откройте защелки и отсоедините кабель платы кнопок управления и кабель
дисплея от системной платы.
1 кабель вентилятора 2 кабель питания жесткого
диска и кабель питания
оптического дисковода
3 кабель передачи данных
оптического дисковода
4 кабель передачи данных
жесткого диска
5 кабель микрофона и камеры 6 кабель динамика
7 кабель питания панели
дисплея
8 кабель платы кнопок
управления
9 кабель платы сенсорной
панели
ПРИМЕЧАНИЕ:
Кабель платы
сенсорной панели
недоступен для систем
без сенсорного экрана.
10 кабель дисплея
77
