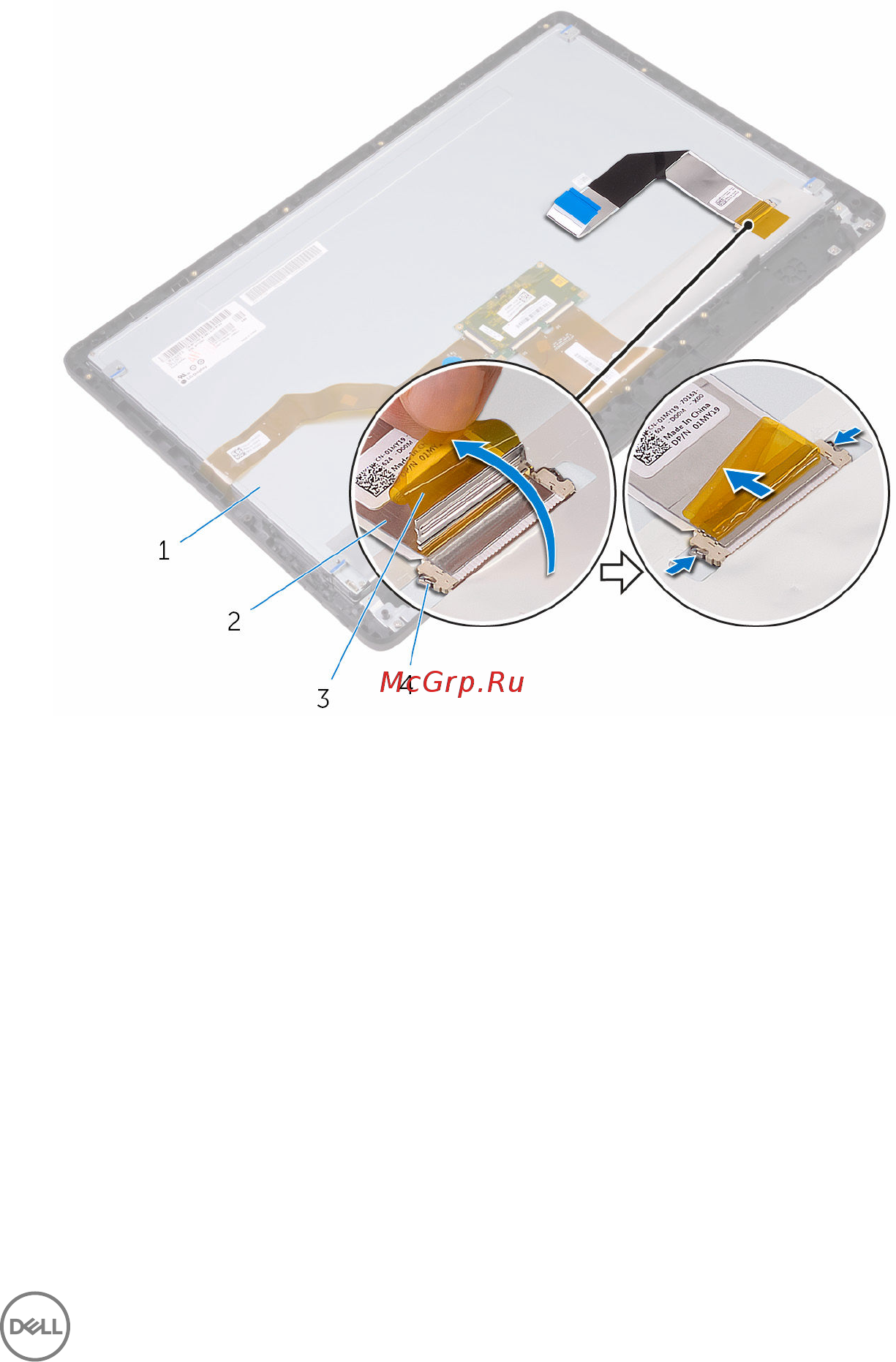

2 Надавите на фиксаторы разъема и отсоедините кабель дисплея от дисплея в
сборе.
3 Извлеките кабель дисплея из дисплея в сборе.
1 дисплей в сборе 2 кабель дисплея
3 лента 4 фиксаторы (2)
89
