ОСТОРОЖНО: Нажмите и извлеките все карты памяти из устройства
чтения карт памяти.
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться
следующие инструменты:
• крестовая отвертка;
• пластмассовая палочка

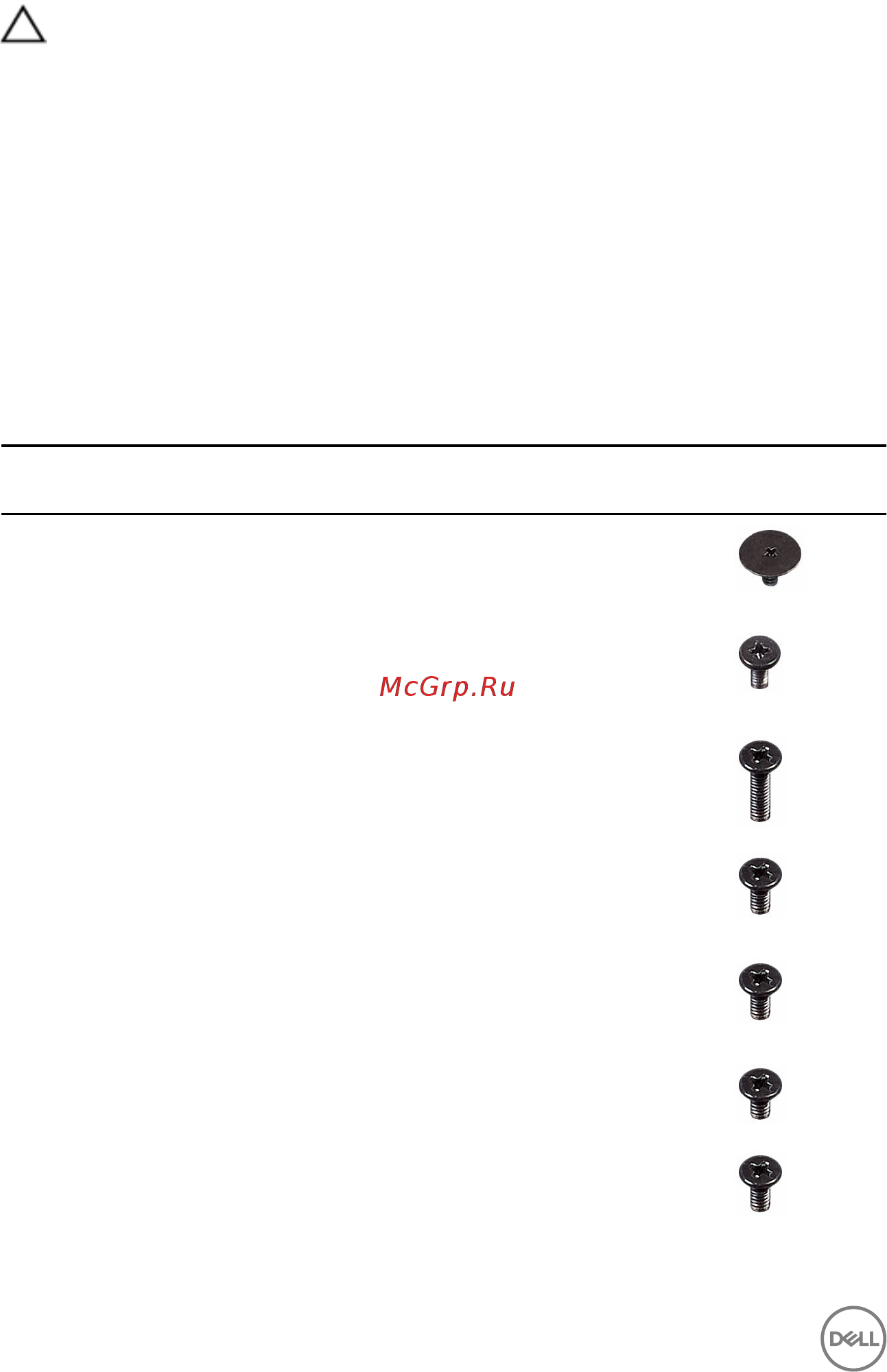

Список винтов
Компонент Крепится к Тип винта Количество Изображени
е винта
Нижняя
крышка
Упор для рук и
клавиатура в
сборе
M2x2 с
крупной
головкой
3
Нижняя
крышка
Упор для рук и
клавиатура в
сборе
M2x4 2
Нижняя
крышка
Упор для рук и
клавиатура в
сборе
M2.5x8 13
Аккумулятор Упор для рук и
клавиатура в
сборе
M2.5x5 1
Вентилятор Упор для рук и
клавиатура в
сборе
M2.5x5 1
Жесткий диск Консоль
жесткого диска
M3x3 4
Консоль
жесткого диска
Упор для рук и
клавиатура в
сборе
M2.5x5 3
12
