Руководство по эксплуатации

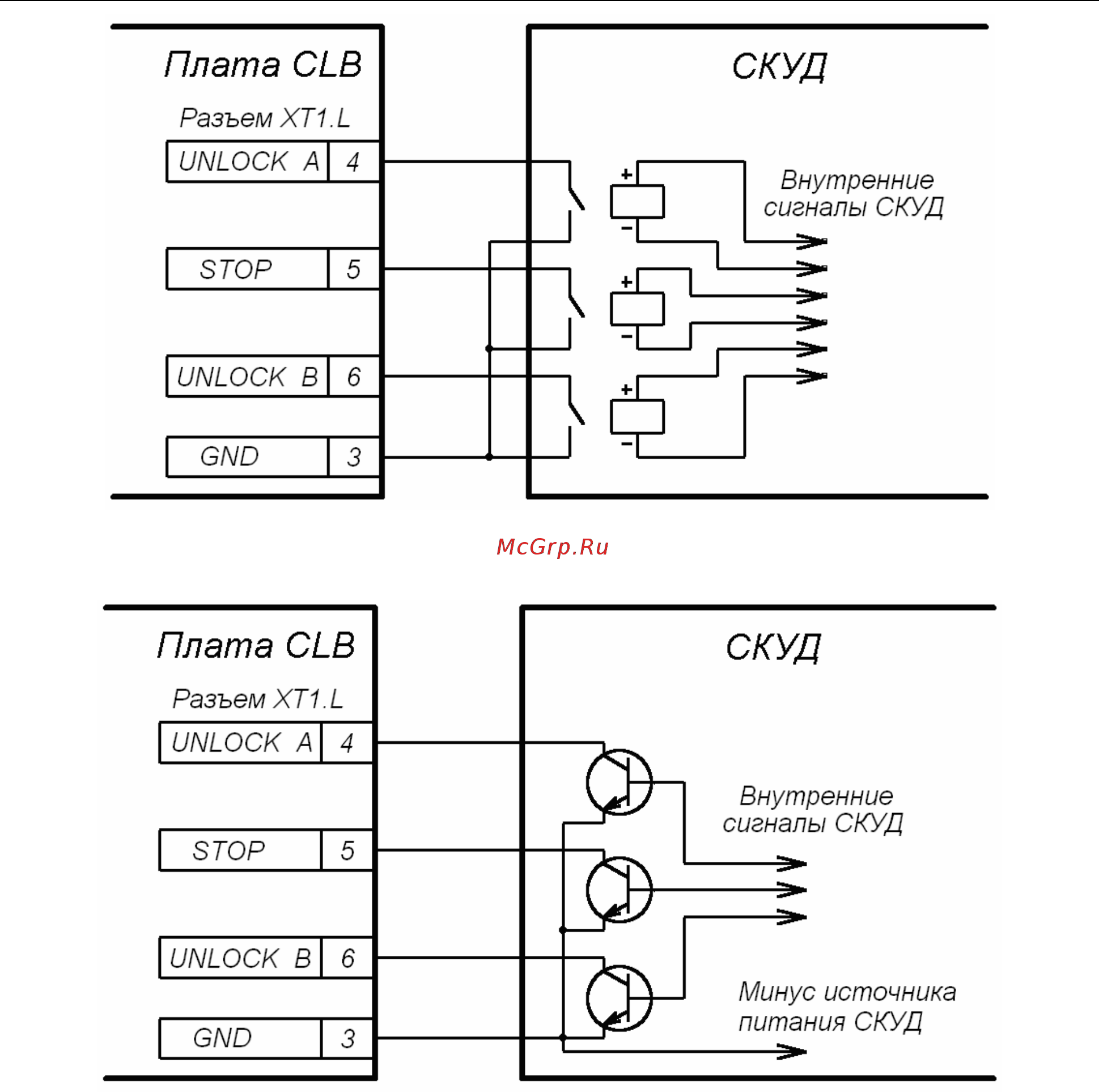

Рисунок 5. Управляющий элемент СКУД –

нормально разомкнутый контакт реле

Рисунок 6. Управляющий элемент СКУД –

схема с открытым коллекторным выходом

Управляющий элемент должен обеспечивать следующие характеристики сигналов:

управляющий элемент – контакт реле:

минимальный коммутируемый ток, мА ..................................................не более 2

сопротивление замкнутого контакта

(с учетом сопротивления кабеля подключения), Ом ........................не более 300

управляющий элемент – схема с открытым коллекторным выходом:

напряжение на замкнутом контакте

(сигнал низкого уровня, на входе платы CLB), В ...............................не более 0,8
