Руководство по эксплуатации
9.4 Действия в экстремальных ситуациях
Для экстренной эвакуации людей с территории предприятия в случае пожара,
стихийных бедствий и других аварийных ситуаций необходимо предусмотреть
аварийный выход. Таким выходом может служить, например, поворотная секция
ограждения «Антипаника» (к примеру, PERCo-BH02).
Дополнительным аварийным выходом могут служить преграждающие планки
«Антипаника». Конструкция этих планок позволяет быстро организовать свободный
проход без применения специальных ключей или инструментов. Для этого
необходимо потянуть преграждающую планку, перекрывающую зону прохода, в
осевом направлении в сторону от стойки турникета, до высвобождения механизма
поворота планки, и затем сложить планку, опустив ее вниз (см. рис. 13).

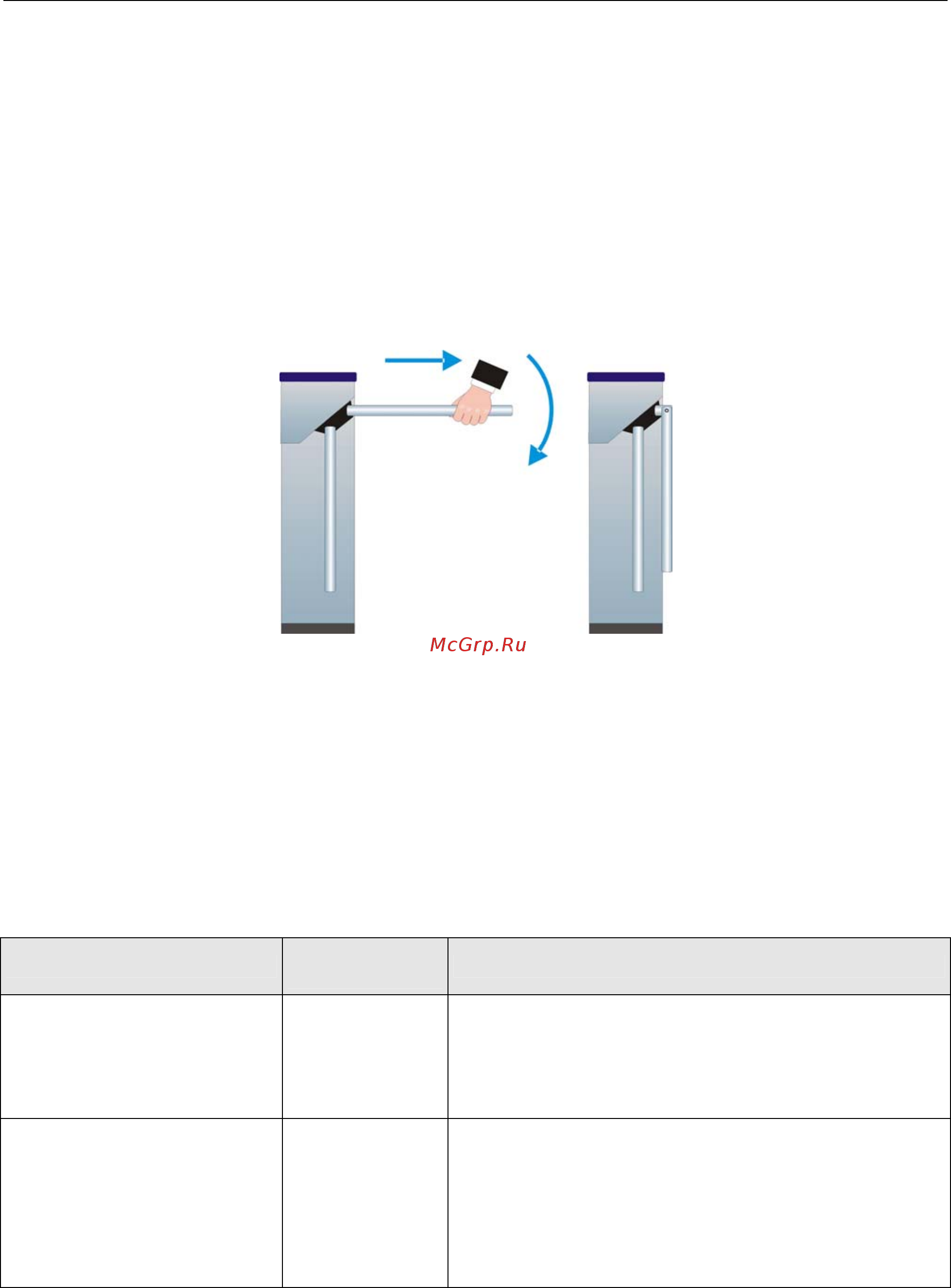

Рисунок 13. Использование преграждающих планок «Антипаника»
Для обеспечения свободного прохода через турникет при использовании
стандартных преграждающих планок предусмотрена механическая разблокировка
турникета с помощью ключа. Порядок действий смотри в п. 5.10.
9.5 Возможные неисправности
Возможные неисправности, устранение которых производится потребителем,
приведены в таблице 5.
Таблица 5. Возможные неисправности и способы их устранения
Неисправность
Вероятная
причина
Способ устранения
При включении источника
питания турникета турникет
не работает, индикация на
ПДУ и стойке турникета
отсутствует
На плату CLB не
подается
напряжение
питания
Отключить источник питания турникета от сети,
открыть крышку стойки турникета, снять стенку
внешнюю. Проверить целостность кабеля питания,
проверить надежность крепления кабеля питания в
клеммной колодке ХТ3 платы CLB
Турникет не управляется в
одном из направлений,
индикация на ПДУ и стойке
турникета присутствует
На плату CLB не
подается сигнал
управления в
данном
направлении
Отключить источник питания турникета от сети,
открыть крышку стойки турникета, снять стенку
внешнюю. Проверить целостность кабеля от ПДУ
/устройства РУ / контроллера СКУД, проверить
надежность крепления кабеля от ПДУ / устройства
РУ /контроллера СКУД в клеммных кол
одках XT1.L и
XT1.H платы CLB
Если неисправность устранить не удалось, рекомендуем обратиться в ближайший
сервисный центр компании PERCo. Список сервисных центров PERCo приведен в
Паспорте на изделие.
30
