Турникет-трипод тумбовый электромеханический PERCo-TTD-03.1

отсутствия. Другие команды управления турникетом при этом игнорируются.

При появлении сигнала низкого уровня на входе Fire Alarm турникет переходит

в режим «Запрет прохода».

5.9.3.2 При потенциальном режиме управления – при снятии сигнала низкого

уровня с входа Fire Alarm оба направления открываются на все время его

отсутствия. Другие команды управления турникетом при этом игнорируются.

При появлении сигнала низкого уровня на входе Fire Alarm направления

переходят в режим согласно уровням сигналов на входах Unlock A, Unlock B и

Stop.

5.9.4 Выносные индикаторы подключаются на клеммные колодки ХТ4 (Light A) и ХТ5

(Light В). При этом реле Light A (Light B) активизировано (на его обмотку подано

напряжение), когда горит соответствующая данному направлению прохода зеленая

стрелка на световом табло, и нормализовано (на его обмотку напряжение не

подано), когда соответствующая данному направлению прохода зеленая стрелка на

световом табло не горит. Факт срабатывания / отпускания реле Light A и Light B

можно определить по загоранию / гашению красных индикаторов, которые

установлены вблизи указанных реле (см. рис. 3). Выходные каскады для Light A и

Light B – перекидные контакты реле (см. рис. 8) со следующими характеристиками

сигналов:

максимальное коммутируемое напряжение постоянного тока, В......................30

максимальное коммутируемое напряжение переменного тока, В.....................42

максимальный коммутируемый постоянный/переменный ток, А.........................3

сопротивление замкнутого контакта, Ом ..........................................не более 0,15

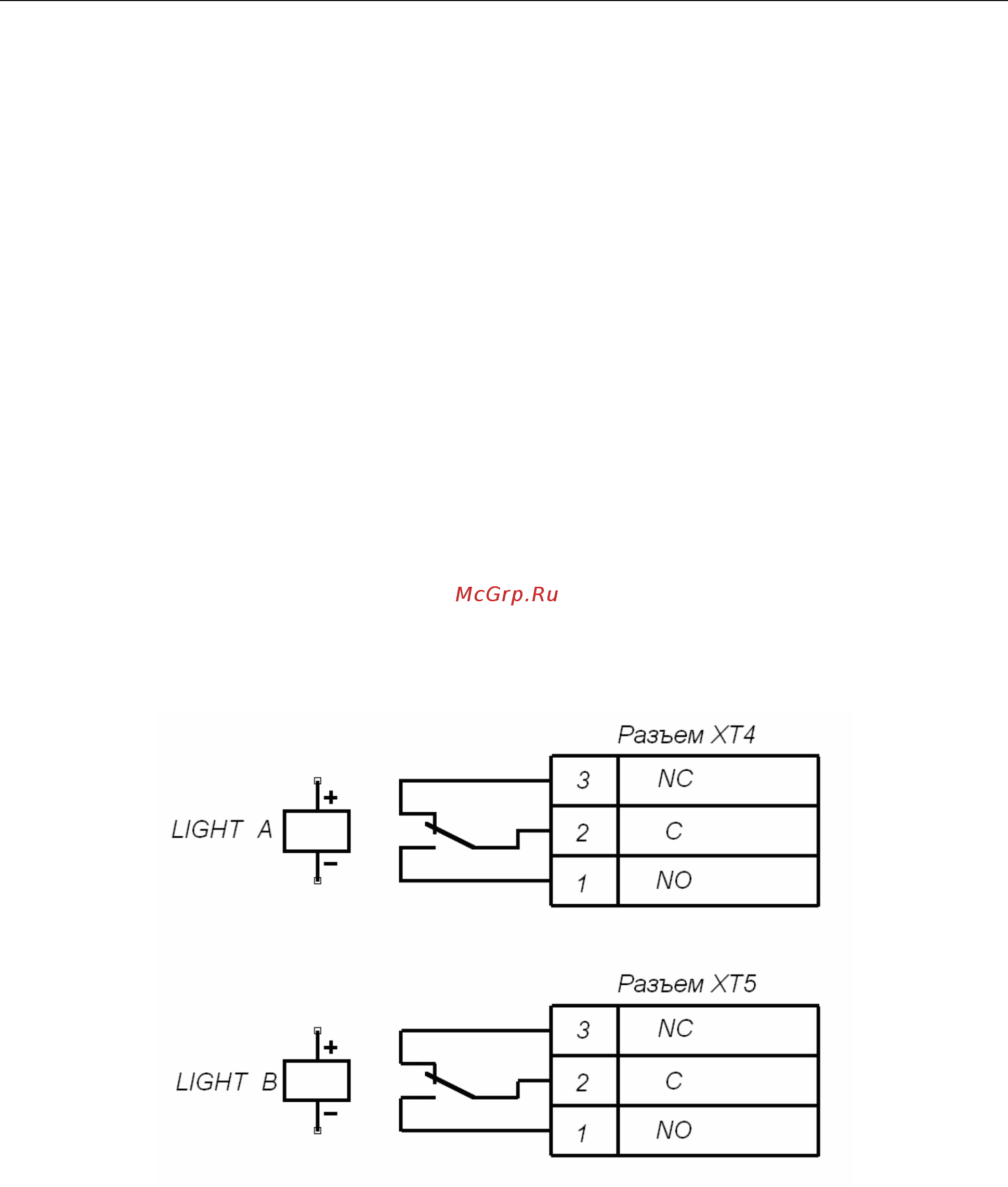

Рисунок 8. Выходные каскады для Light A и Light B
