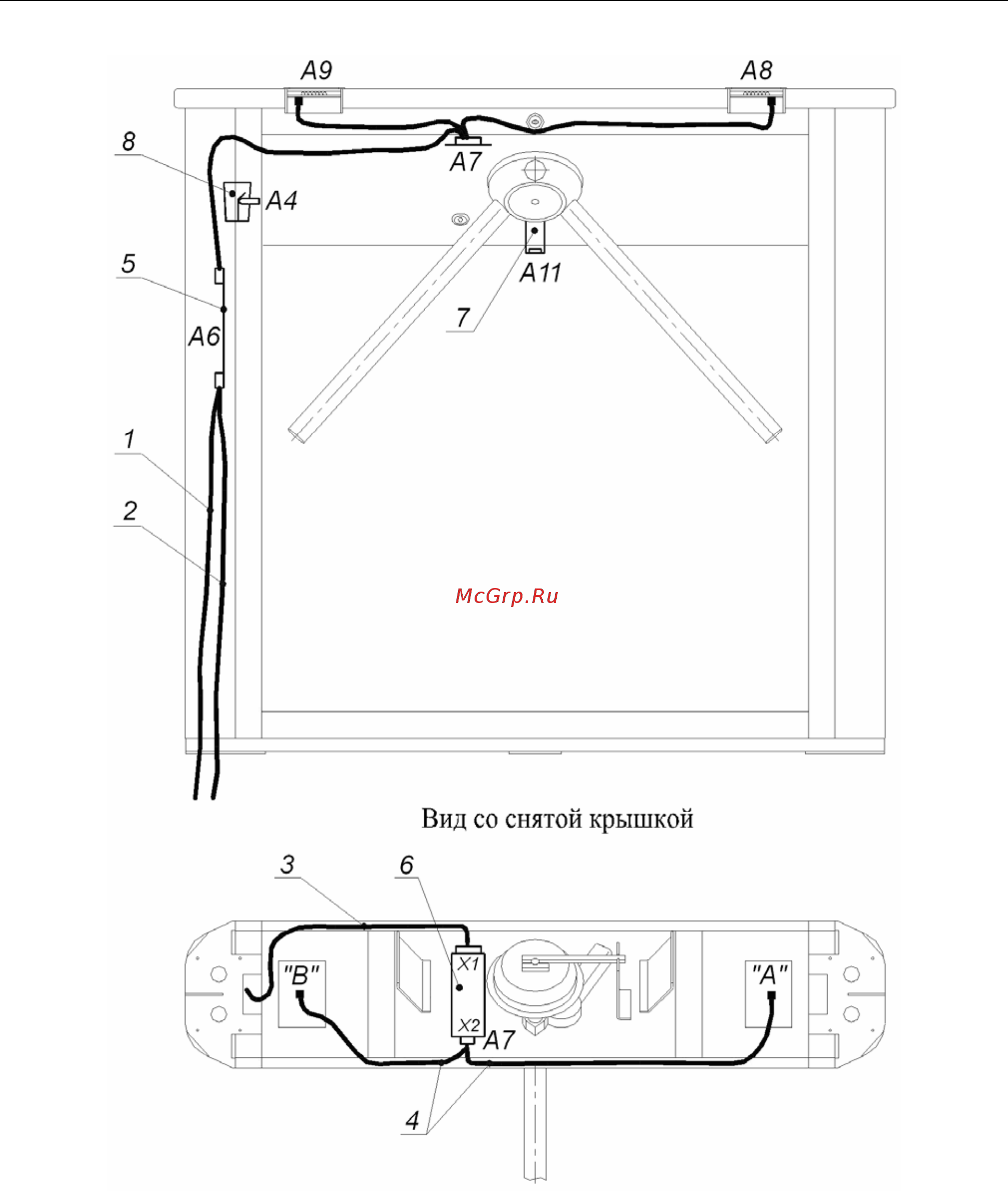

Рисунок 11. Схема прокладки кабелей в стойке турникета:
1 – кабель питания, 2 – кабель от ПДУ / устройства РУ / контроллера СКУД,
3 – кабель турникета, 4 – кабель индикации, 5 – плата CLB,
6 – механизм управления, 7 – ДКЗП, 8 – сирена;
позиции А4, А6 – А9, А11 – см. рисунок 4.
