Руководство по эксплуатации
Внутри стойки турникета расположен узел вращения, состоящий из устройства
доворота (толкатель, пружины и ролик), механизма управления с оптическими
датчиками поворота преграждающих планок и блокирующим устройством (шпонкой),
а также замка механической разблокировки (7).
Кроме того, на узле вращения установлен поворотный механизм, в состав которого
входят: демпфирующее устройство, кольцо контрольное и планшайба (16), в
которую устанавливаются три преграждающие планки (6).
Доступ к внутренним элементам стойки турникета осуществляется через крышку
стойки турникета (1), которая является съемной. В рабочем режиме замок крышки
стойки турникета (9) закрыт.
5.2.2 Для индикации состояния турникета на крышке стойки турникета (1)
расположены два блока индикации (5). Индикация выполнена по пиктограммной
схеме.
5.2.3 ПДУ / устройство РУ /контроллер СКУД (12) и источник питания турникета (11)
подключаются к плате CLB
кабелями (13 и 14) в соответствии со схемой
электрической соединений (см. рисунок 4).
5.2.4 ПДУ выполнен в виде небольшого настольного прибора в корпусе из
ударопроч
ного АБС пластика и предназначен для задания индикации режимов
работы при ручном управлении турникетом. ПДУ подключается к плате CLB гибким
многожильным кабелем (13) через клеммную колодку ХТ1.L (см. рисунок 3). На
лицевой панели корпуса ПДУ расположены три кнопки для задания режимов работы
турникета. Над кнопками расположены индикаторы. Средняя кнопка (далее по тексту
– кнопка STOP) предназначена для переключения турникета в режим «Запрет
прохода».
Левая и правая кнопки предназначены для разблокировки турникета в выбранном
направлении. Изменить ориентацию ПДУ относительно установки турникета (если по
месту установки турникет обращен к оператору не лицевой, а тыльной стороной)
можно, поменяв местами провода от ПДУ, подключаемые на контакты Unlock A и
Unlock B, а также Led A и Led B соответственно (см. рисунки 3 и 4).

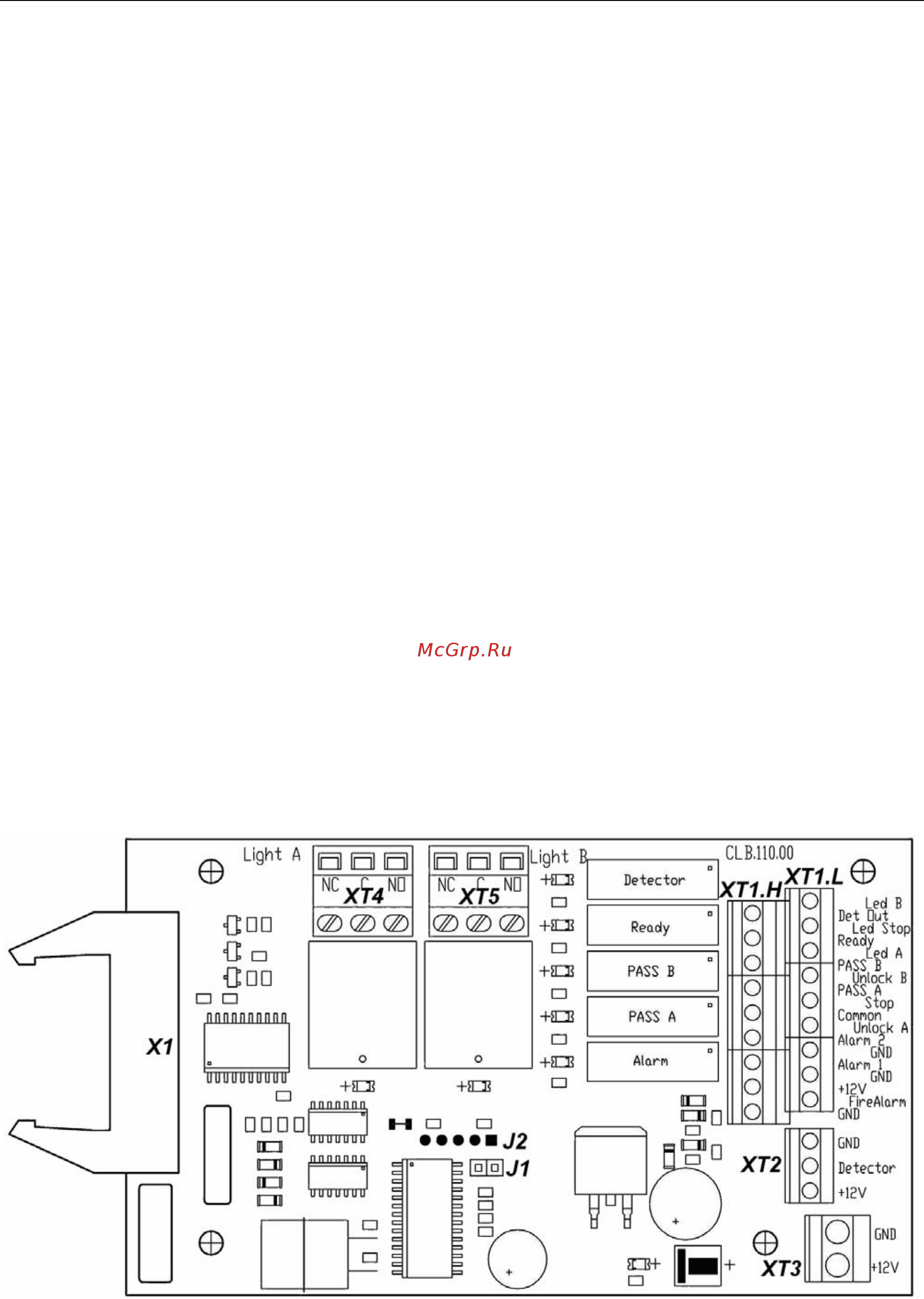

Рисунок 3. Внешний вид платы CLB
8
