8 МОНТАЖ ТУРНИКЕТА

8.1 Особенности монтажа

При монтаже рекомендуется:

 устанавливать стойку турникета на прочные и ровные бетонные (не ниже

марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие

толщину не менее 150 мм;

 выровнять основание так, чтобы точки крепления стойки турникета лежали в

одной горизонтальной плоскости (контролировать с помощью уровня);

 применять закладные фундаментные элементы (400×400×400мм) при

установке стойки турникета на менее прочное основание;

 организовать зону прохода через стойку в соответствии с рисунком 9;

 производить разметку установочных отверстий в со

ответствии с рисунком 10;

 при монтаже контролировать вертикальность пол

ожения стойки с помощью

отвеса;

 монтаж турникета выполнять силами не менее двух человек, имеющих

квалификацию монтажника 4-го разряда и электрика 4-го разряда.

Примечание

При организации зоны прохода через турникет следует учитывать следующий

принцип работы узла вращения преграждающих планок. При повороте

преграждающих планок на угол более 60° происходит их доворот в

направлении дви

ения, а при меньшем угле поворота происходит их возврат в

исходное положение.

Для обеспечения регистрации проходов при работе турникета под управлением

контроллера СКУД, необходимо организовать зону прохода таким образом, чтобы

при проходе через турникет осуществлялся поворот преграждающих планок на угол

не менее 70° (см. рисунок 9).

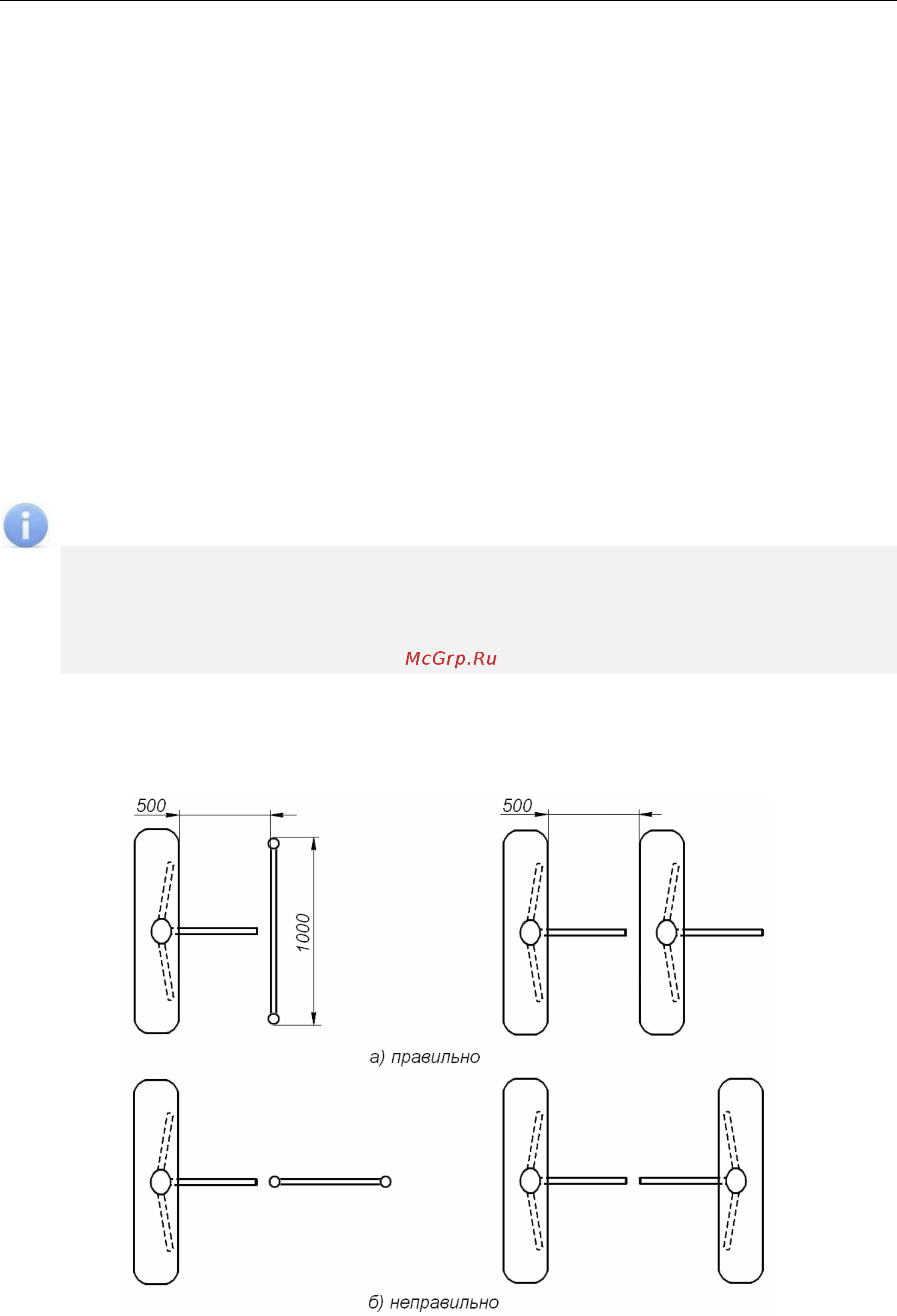

Рисунок 9. Рекомендации по организации зоны прохода
