2.1 Блок индикации

Блоки индикации (8) расположены в торцевых крышках (9,10) стойки ЭП и

предназначены для информирования пользователей о текущем состоянии

направлений прохода ЭП и установленных РКД. Индикация ЭП при подаче команд

управления от ПДУ указана в таблице 1. Блок индикации имеет три мнемонических

индикатора (рис. 2):

–

Зеленый индикатор разрешения прохода.

ЭП разблокирована в данном направлении.

–

Желтый индикатор ожидания команды

оператора или предъявления карты.

ЭП заблокирована в данном направлении.

–

Красный индикатор запрета прохода.

ЭП заблокирована в данном направлении.

Рисунок 2. Мнемонические индикаторы блока индикации

2.2 ПДУ

ПДУ (13) выполнен в виде небольшого настольного прибора в корпусе из

ударопрочного АБС-пластика и предназначен для задания и индикации режимов

работы при ручном управлении ЭП. Внешний вид ПДУ показан на рисунке 3.

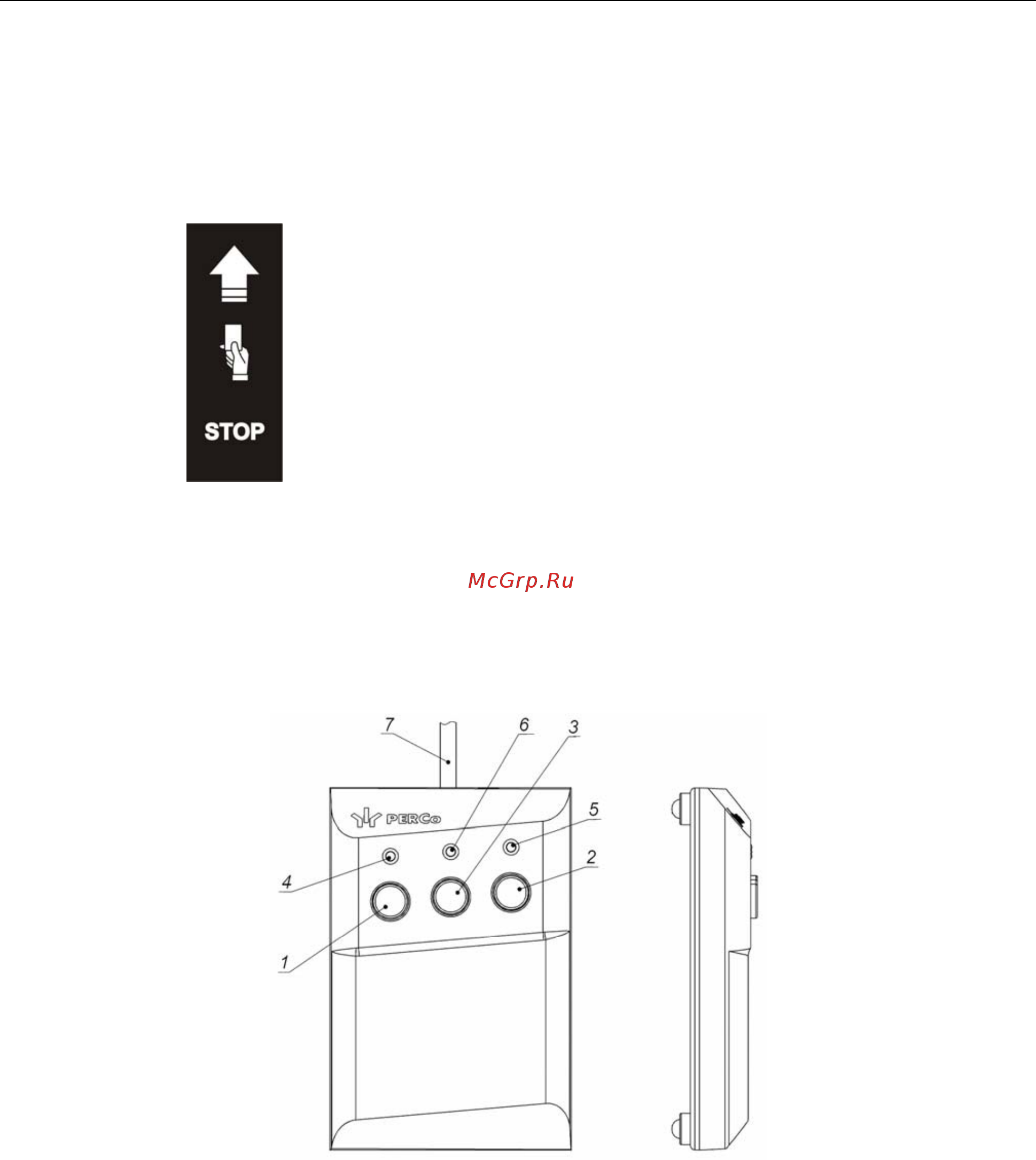

Рисунок 3. Общий вид ПДУ

1, 2, 3 – кнопки LEFT, RIGHT, STOP для задания режимов работы;

4, 5 – зеленые световые индикаторы «Left», «Right»;

6 – красный световой индикатор «Stop»; 7 – кабель ПДУ

На лицевой панели ПДУ расположены три кнопки для задания режимов работы ЭП.

Средняя кнопка STOP предназначена для блокирования возможности прохода

через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT

предназначены для разблокировки ЭП в выбранном направлении. Над кнопками

расположены световые индикаторы для индикации установленного режима

работы ЭП. Доступные при ручном управлении ЭП режимы работы и индикация на

ПДУ указаны в таблице 1.
