Руководство по эксплуатации
–
Зеленый индикатор разрешения прохода.
ЭП разблокирована в данном направлении.
–
Желтый индикатор ожидания команды (предъявления карты).
ЭП заблокирована в данном направлении.
–
Красный индикатор запрета прохода.
ЭП заблокирована в данном направлении.
Рисунок 3. Мнемонические индикаторы блока индикации
5.2.3 ПДУ
ПДУ (13) выполнен в виде небольшого настольного прибора в корпусе из
ударопрочного АБС-пластика и предназначен для задания и индикации режимов
работы при ручном управлении ЭП. Внешний вид и габаритные размеры ПДУ
показаны на рис. 4.

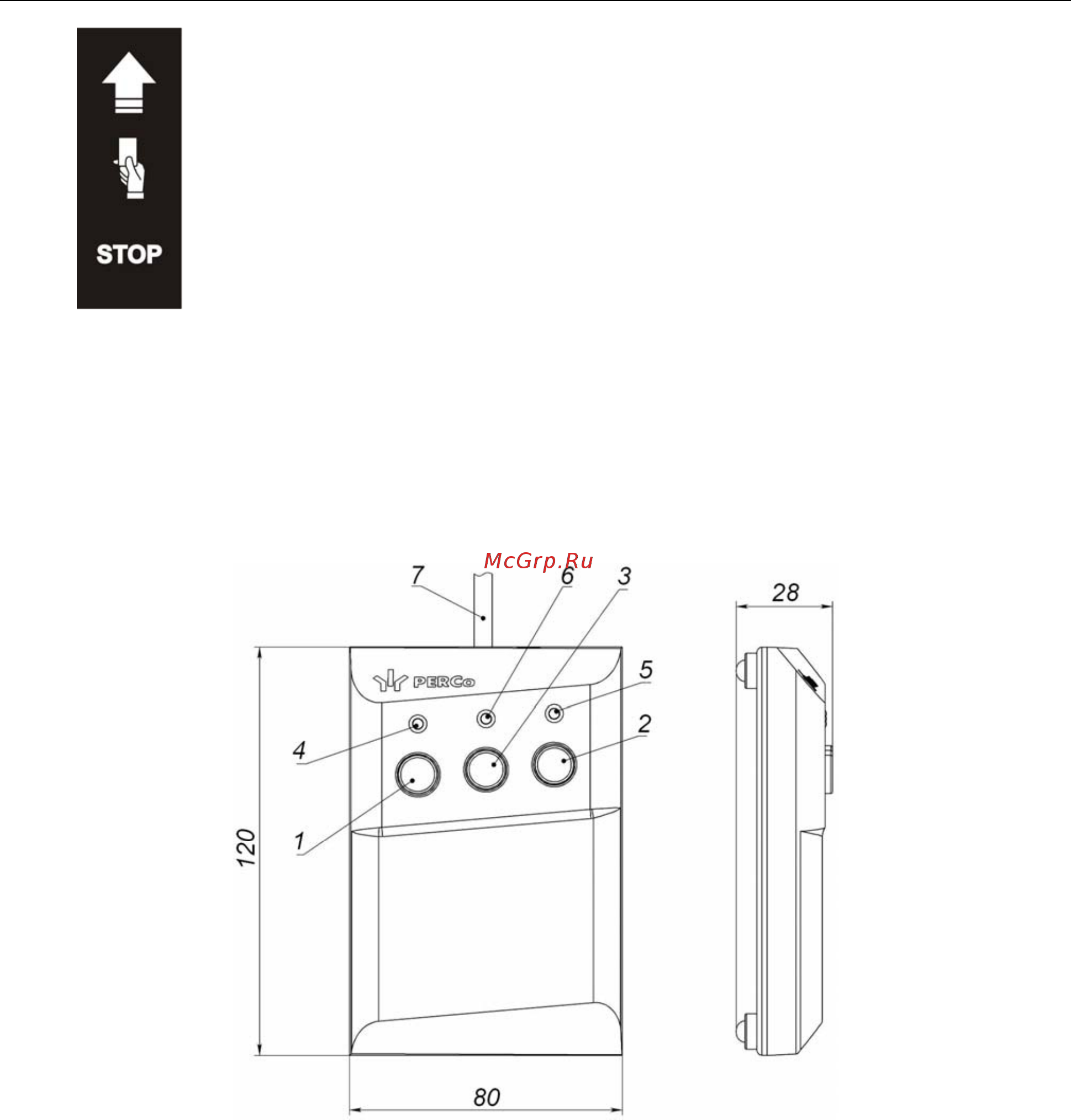

Рисунок 4. Общий вид и габаритные размеры ПДУ
1, 2, 3 – кнопки LEFT, RIGHT, STOP для задания режимов работы;
4, 5 – зеленые световые индикаторы «Left», «Right»;
6 – красный световой индикатор «Stop»; 7 – кабель ПДУ
На лицевой панели ПДУ расположены три кнопки для задания режимов работы ЭП.
Средняя кнопка STOP предназначена для блокирования возможности прохода
через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT
предназначены для разблокировки ЭП в выбранном направлении. Над кнопками
расположены световые индикаторы для индикации установленного режима
работы ЭП. Доступные при ручном управлении ЭП режимы работы и индикация на
ПДУ указаны в табл. 6.
