Руководство по эксплуатации
PoE-сплиттер
1
, шт. ..................................................................................................... 1
датчик контроля зоны прохода, шт. ........................................................................... 1
сирена, шт. .................................................................................................................. 1
устройство радиоуправления
2
, к-т ............................................................................ 1
контроллеры замка PERCo-CL201, шт. ............................................................... до 8
табло системного времени PERCo-AU05, шт. ......................................................... 1
анкер PFG IR 10-15 (фирма «SORMAT», Финляндия), шт. ..................................... 4

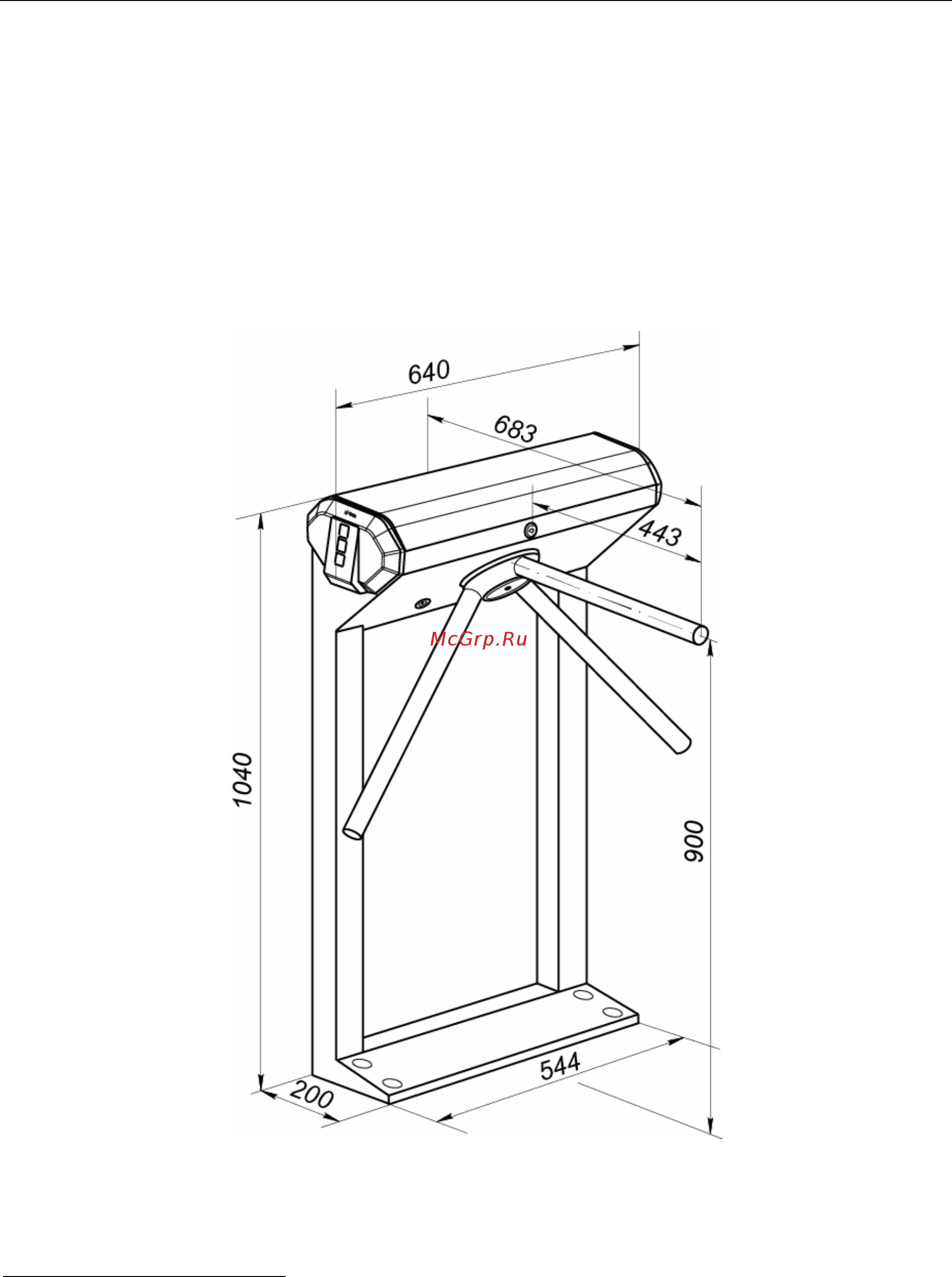

Рисунок 1. Габаритные размеры ЭП
1
PoE-сплиттер – позволяет подавать питание ЭП по сети Ethernet. Сплиттер может
использоваться с сетевыми коммутаторами, поддерживающими технологию передачи
электроэнергии по витой паре PoE и совместимыми со стандартом IEEE 802.3af.
2
Комплект устройства радиоуправления состоит из приемника, подключаемого к
контроллеру, и передатчиков в виде брелоков с дальностью действия до 40 м.
6
