ОПИСАНИЕ БЛОКОВ ВЫЗОВА СЕРИИ DP400
OP
LU
Y1
Y2
GND
LN
ML
+12V
VG
VOUT
Конструктивное исполнение

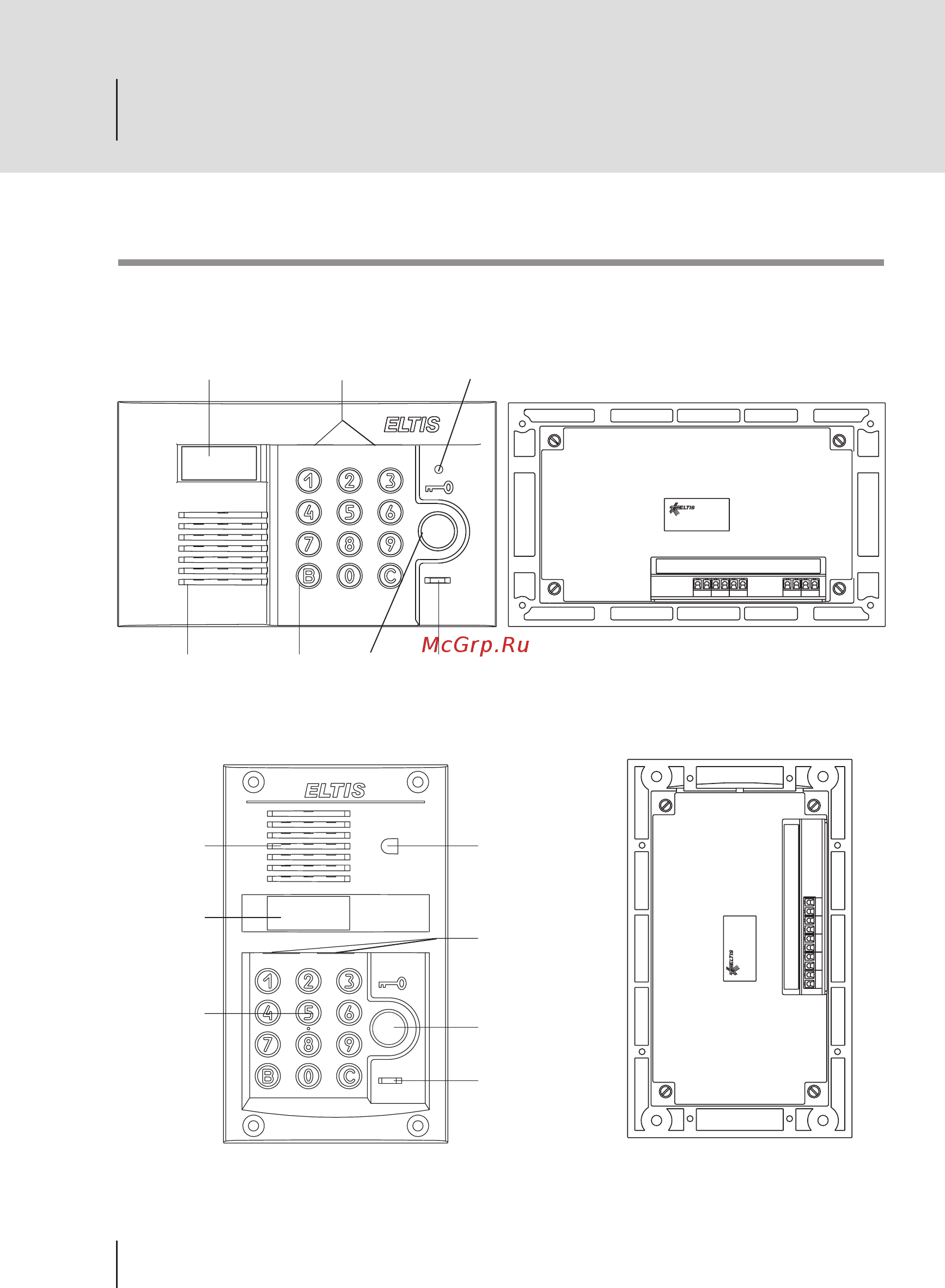

БВ серии DP400 выпускается в горизонтальном (рис.1а) и вертикальном (рис.1б)
исполнениях.
MC
SAY
B
A
NO
C
NC
SEL
OP
LU
Y1
Y2
GND
LN
ML
+12V
VG
VOUT
видеокамера
(для DP400-xxCxx)
решетка
динамика
цифровой
индикатор
микрофон
подсветка
клавиатуры
клавиатура
решетка
динамика
цифровой
индикатор
клавиатура
подсветка
клавиатуры
считыватель
ключа
микрофон
видеокамера
(для DP400-xxCxx)
считыватель
ключа
Рис.1а
Внешний вид
блоков вызова DP400-RD(С)16
и
DP400-ТD(С)16
Рис.1б
Внешний вид
блоков вызова DP400-RD(С)24
и
DP400-ТD(С)22
Блоки вызова серии DP400. Руководство по эксплуатации
