5
ОПИСАНИЕ КОММУТАТОРА ЭТАЖНОГО

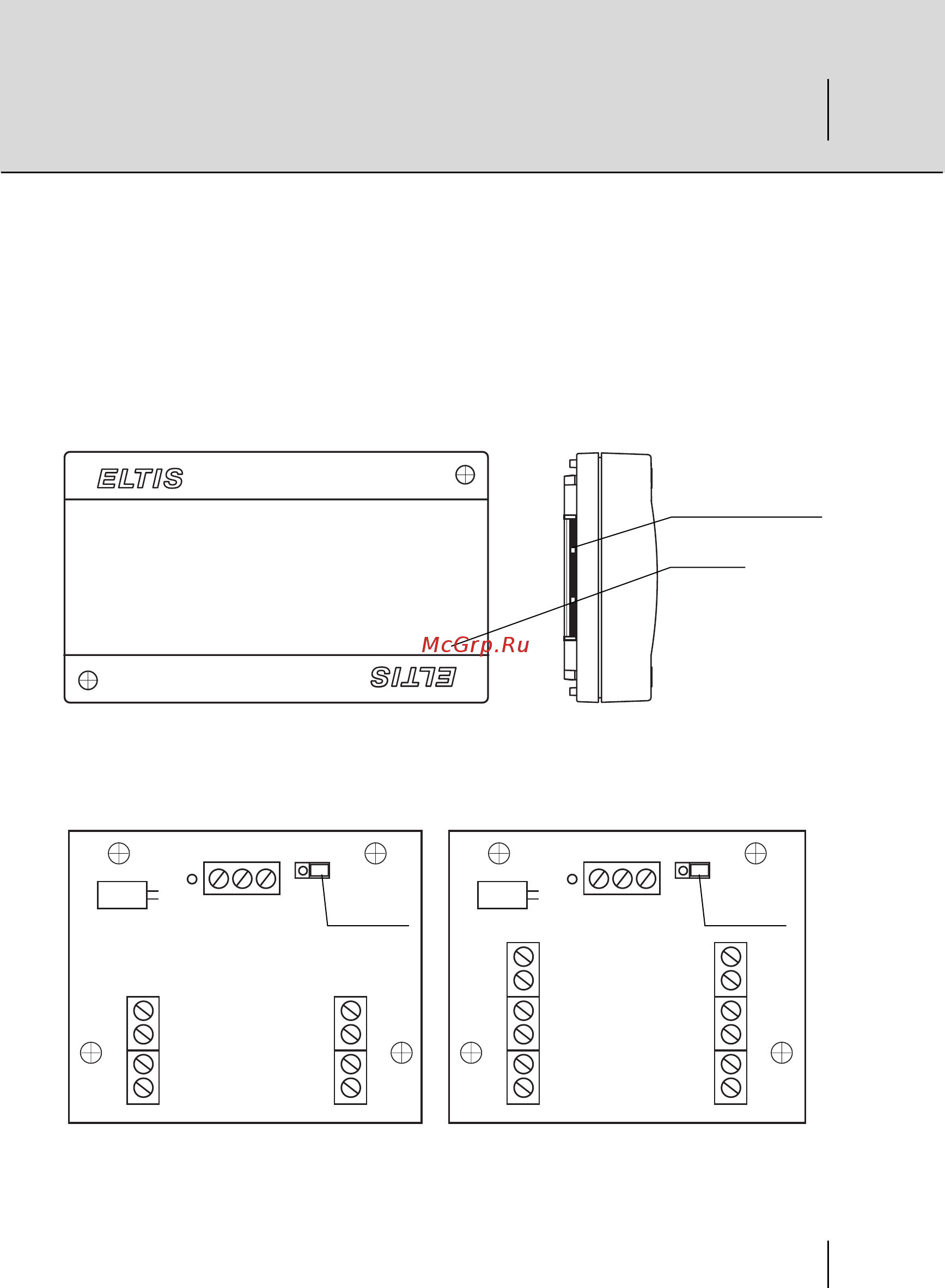

Внешний вид изделия показан на рис.1. Корпус состоит из двух разъемных частей,
основания и крышки. Крышка крепится к основанию двумя винтами, расположен-
ными в углах по диагонали корпуса. В основании корпуса имеется секционно уда-
ляемая стенка и окно для подвода кабелей внешних связей. Внутри корпуса уста-
новлена плата (рис.2) с элементами и прижимная планка крепления кабелей двумя
винтами. Устройство крепится к стене 2…4 винтами при снятой крышке через кре-
пежные отверстия по углам основания.
Рис.1
Внешний вид
KM
окно подключений
основание
джампер
Рис.2а
Вид
платы
KMF-4.1
крышка
джампер
Рис.2б
Вид
платы
KMF-6.1
Коммутатор этажный KMF-4.1, KMF-6.1. Руководство по эксплуатации
