Dell Inspiron 3567, 3567-7992 [13/123] Рекомендуемые инструменты
![Dell Inspiron 3567, 3567-7704 [13/123] Рекомендуемые инструменты](/views2/1264461/page13/bgd.png)
ОСТОРОЖНО: Нажмите и извлеките все карты памяти из устройства
чтения карт памяти.
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться
следующие инструменты:
• крестовая отвертка;
• пластмассовая палочка
Список винтов
В приведенной ниже таблице содержится список винтов, которые используются
для крепления различных компонентов к упору для рук в сборе.

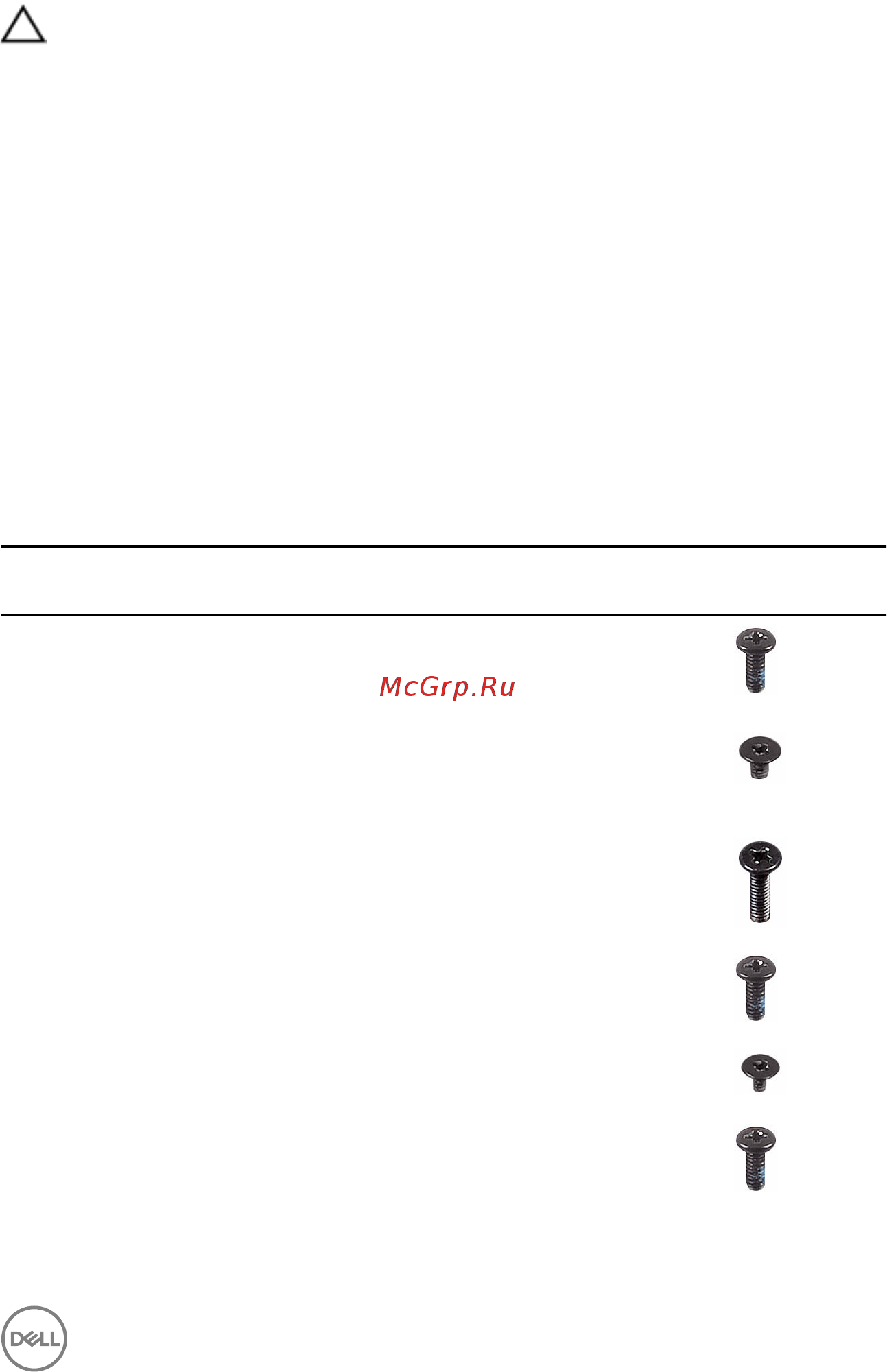

Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображени
е винта
Оптический
дисковод в
сборе
Нижняя крышка M2x5 1
Консоль
оптического
дисковода
Оптический
дисковод
M2x3 1
Нижняя
крышка
Упор для рук в
сборе
M2,5x8 8
Нижняя
крышка
Упор для рук в
сборе
M2x5 2
Нижняя
крышка
Упор для рук в
сборе
M2x2 3
Нижняя
крышка
Упор для рук в
сборе
M2x5 5
13
