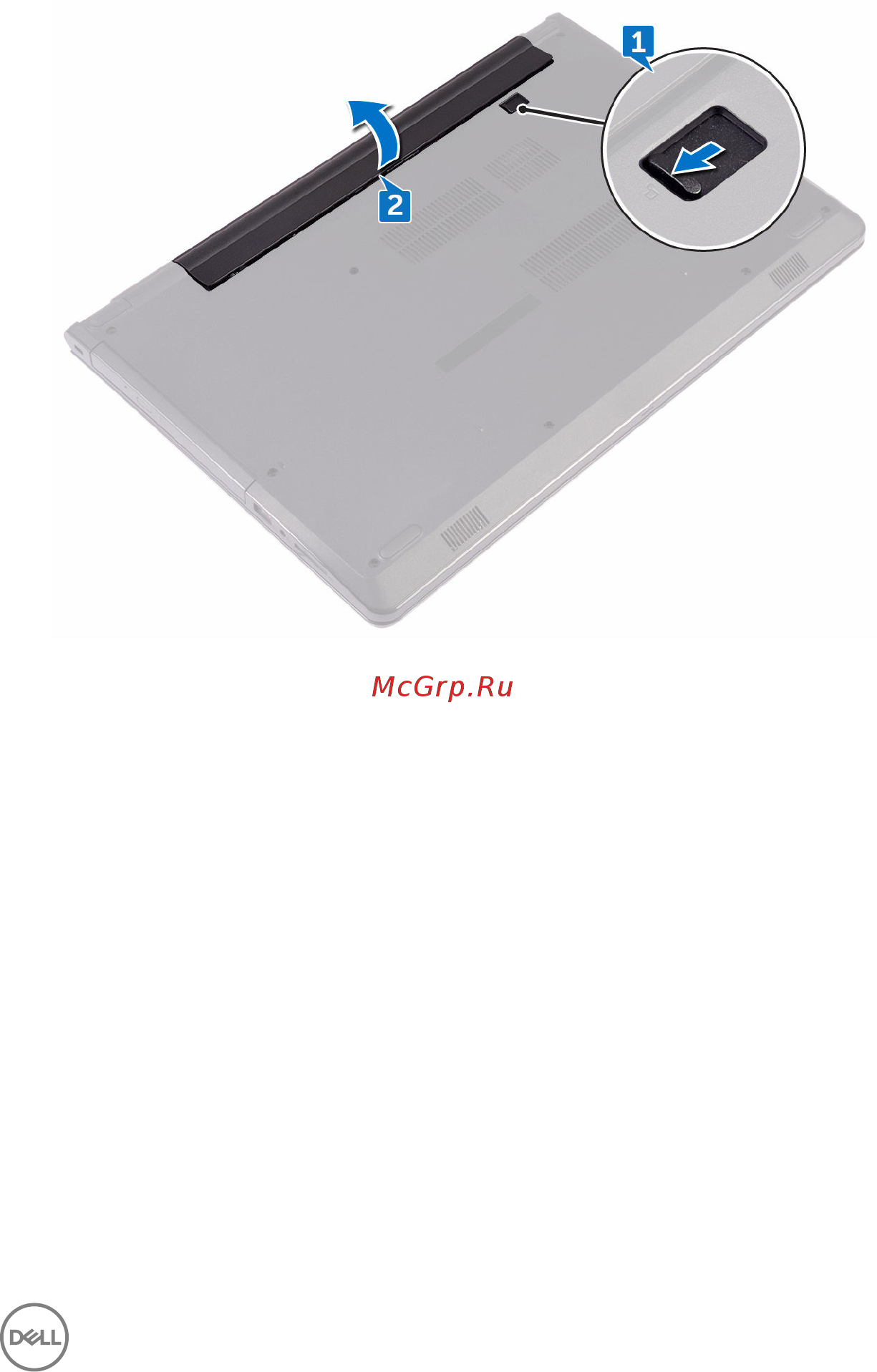

2 Подушечками пальцев приподнимите аккумулятор под углом и извлеките его
из отсека аккумулятора.
3 Переверните компьютер, откройте дисплей, а затем нажмите и удерживайте
кнопку питания в течение пяти секунд, чтобы заземлить системную плату.
17
