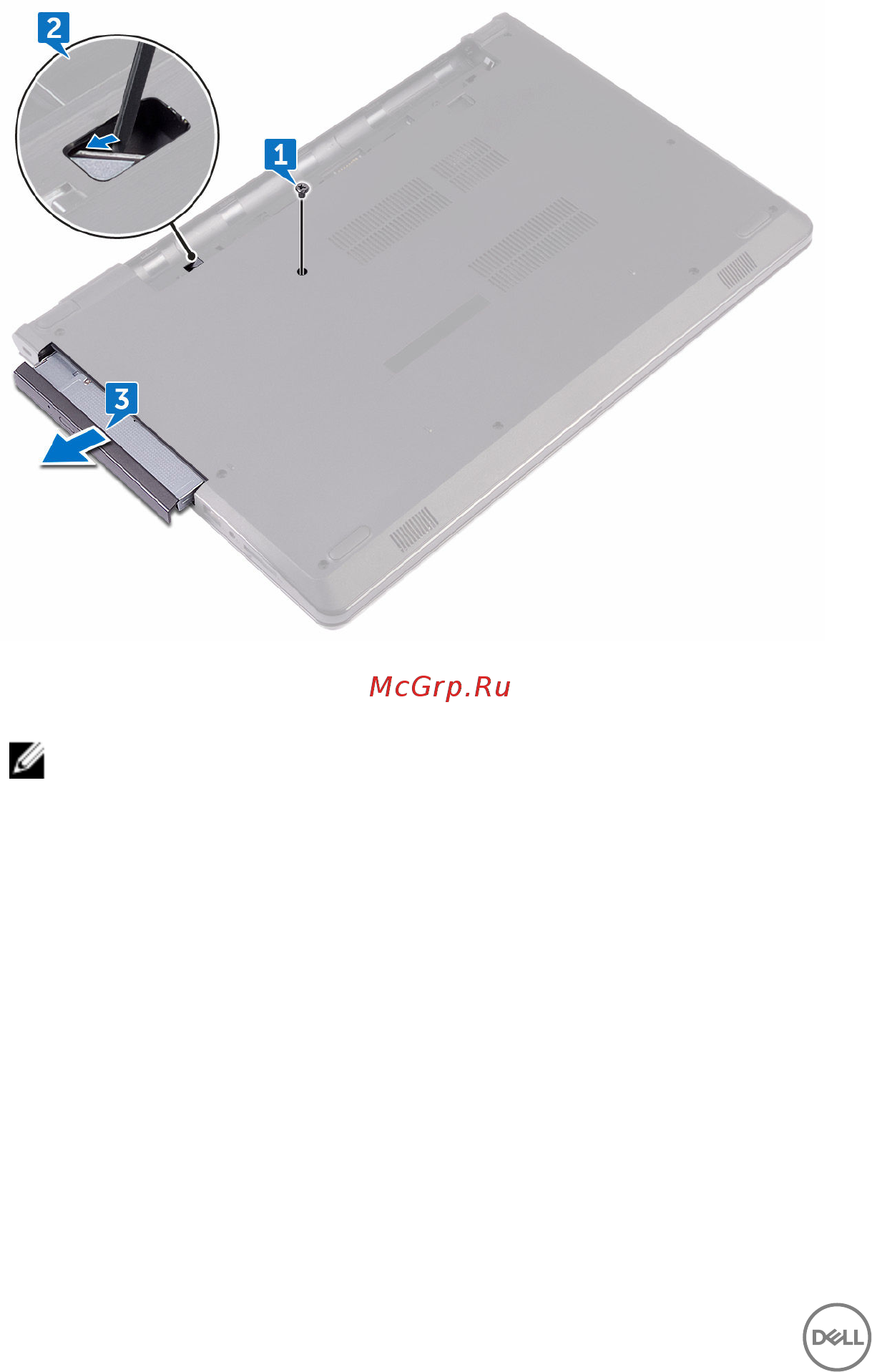

3 Выдвиньте оптический дисковод в сборе из отсека для оптического
дисковода.
4 Извлеките винт крепления консоли оптического дисковода к оптическому
дисководу (M2x3).
ПРИМЕЧАНИЕ: Обратите внимание на ориентацию консоли
оптического дисковода, чтобы можно было правильно установить
ее.
