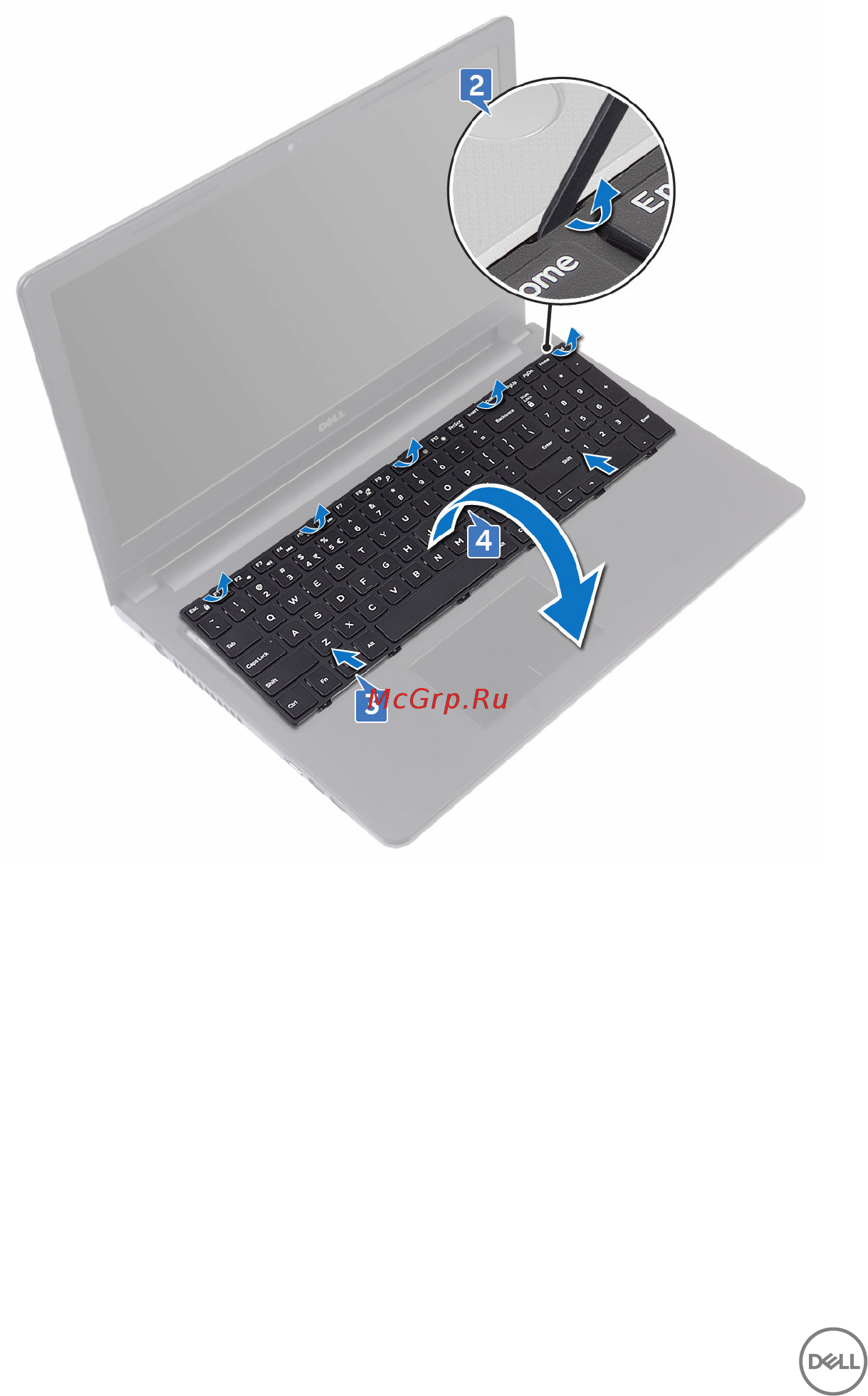

4 Осторожно переверните клавиатуру и положите ее на упор для рук в сборе.
5 Откройте защелку и отсоедините кабель клавиатуры от системной платы.
