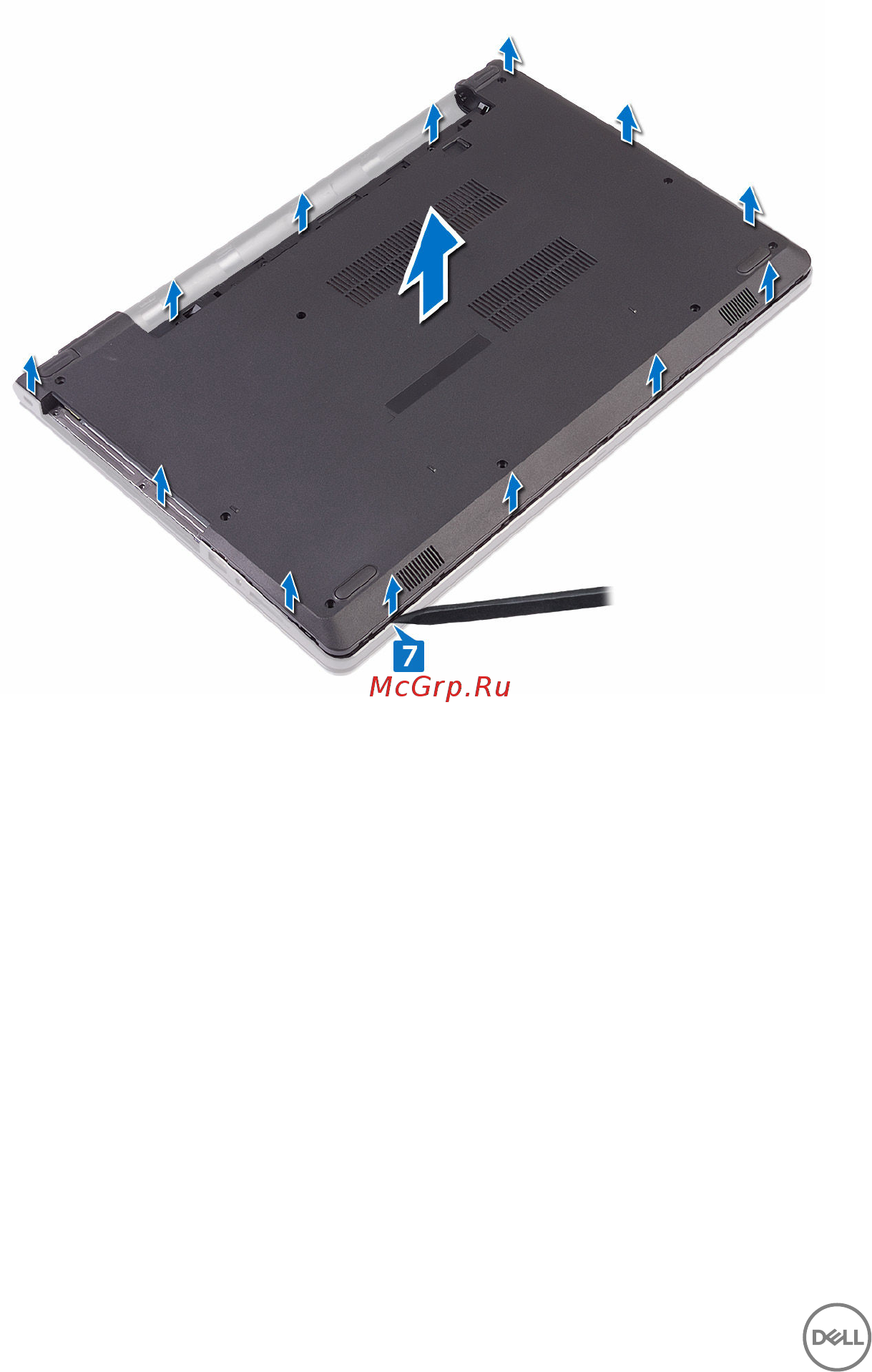

7 С помощью пластиковой палочки подденьте нижнюю крышку и отделите ее
от упора для рук в сборе.
8 Переверните нижнюю крышку.
30
