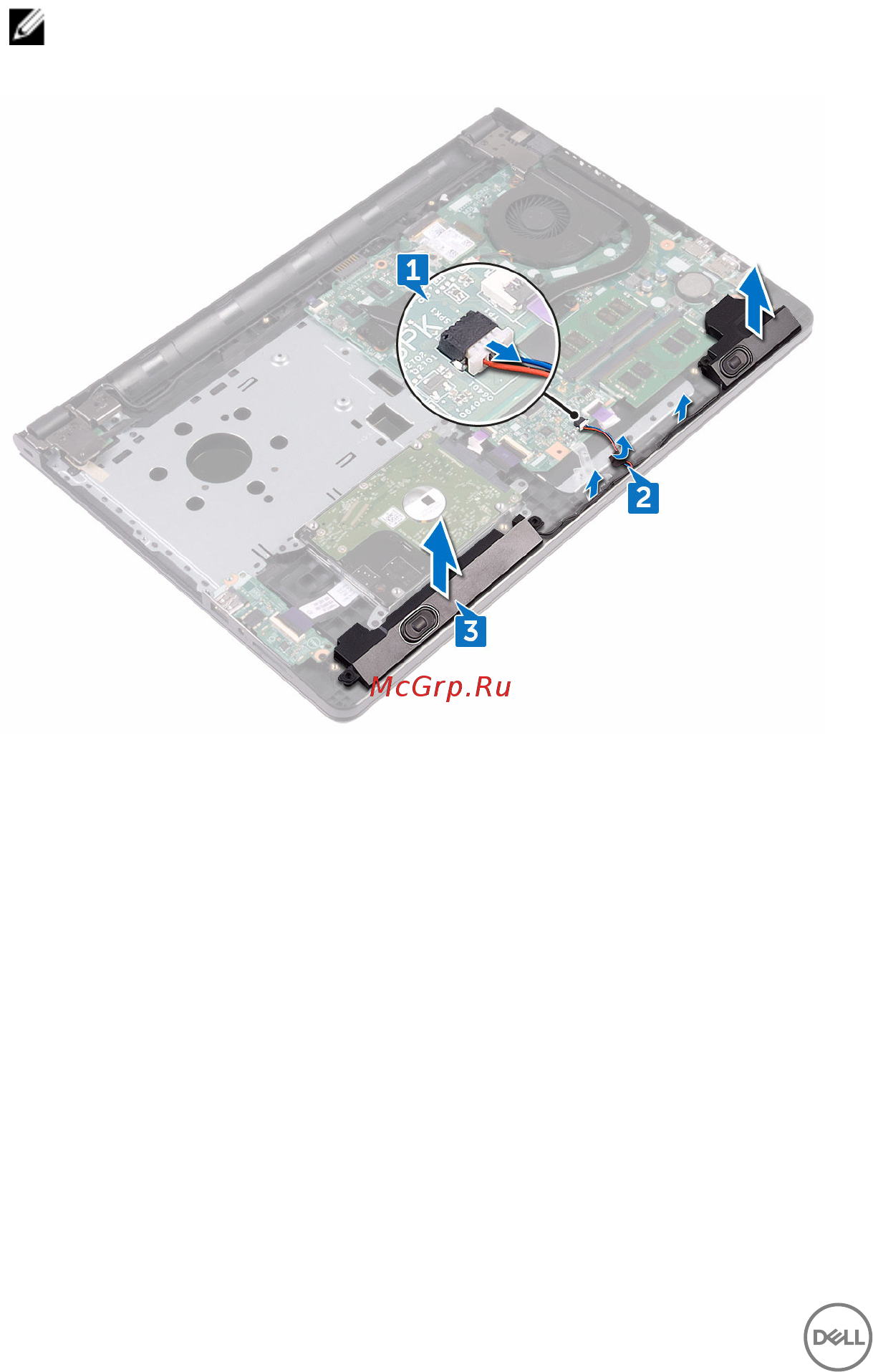

3 Запомните, как уложен кабель динамика, затем приподнимите динамики и
снимите их вместе с кабелем с упора для рук в сборе.
ПРИМЕЧАНИЕ: Прежде чем поднять динамик, запомните
положение резиновых втулок.
58
