Реле напряжения
VА-63, на DIN, с контролем тока
Инструкция по эксплуатации Страница: 2

Digitop VА-63, на DIN, с контролем тока [2/2] Порядокэксплуатации

Содержание

Похожие устройства

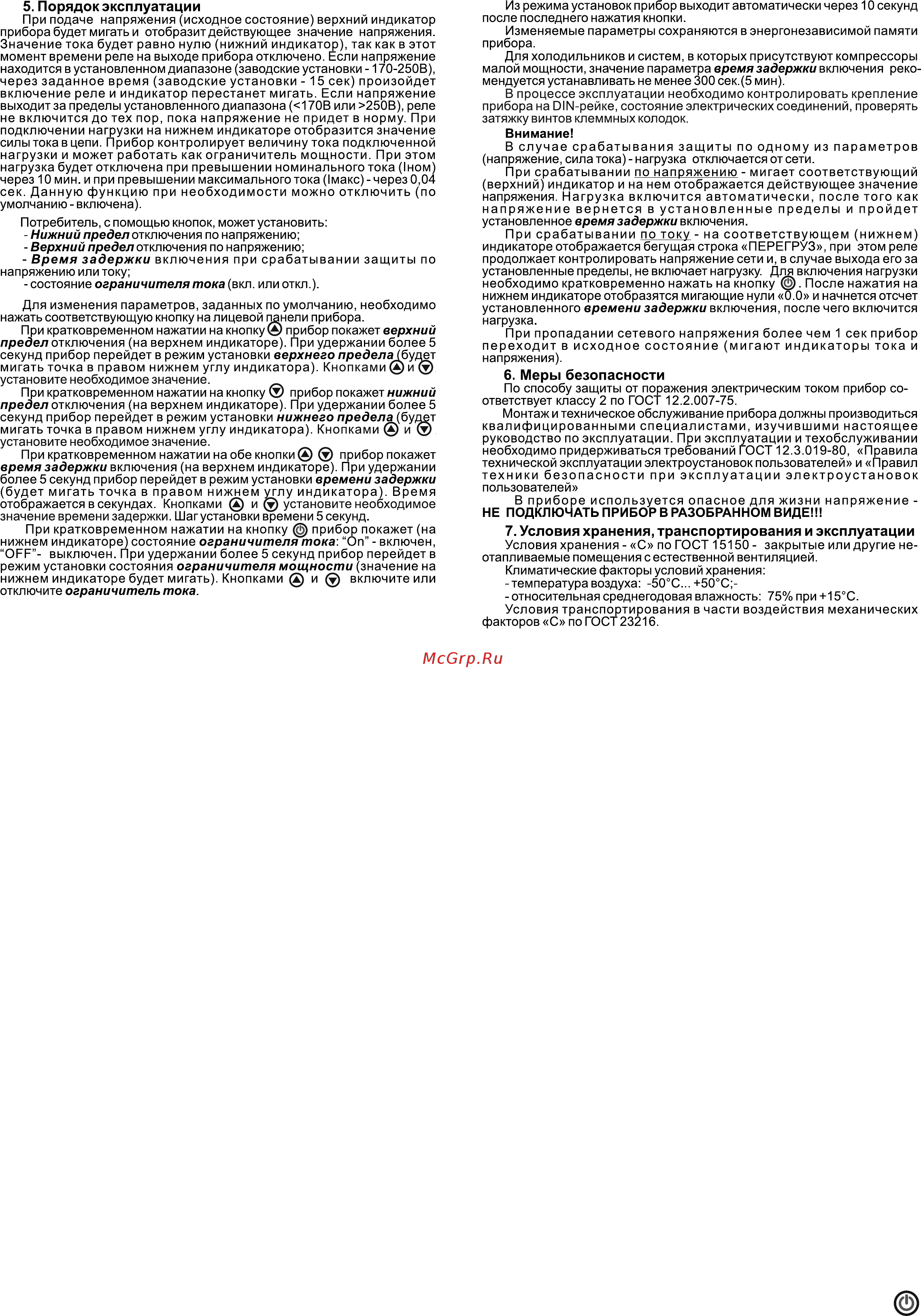

5 Порядокэксплуатации При подаче напряжения исходное состояние верхний индикатор прибора будет мигать и отобразит действующее значение напряжения Значение тока будет равно нулю нижний индикатор так как в этот момент времени реле на выходе прибора отключено Если напряжение находится в установленном диапазоне заводские установки 170 250В через заданное время заводские установки 15 сек произойдет включение реле и индикатор перестанет мигать Если напряжение выходит за пределы установленного диапазона 170В или 250В реле не включится до тех пор пока напряжение не придет в норму При подключении нагрузки на нижнем индикаторе отобразится значение силы тока в цепи Прибор контролирует величину тока подключенной нагрузки и может работать как ограничитель мощности При этом нагрузка будет отключена при превышении номинального тока 1ном через 10 мин и при превышении максимального тока 1макс через 0 04 сек Данную функцию при необходимости можно отключить по умолчанию включена Потребитель с помощью кнопок может установить Нижний предел отключения по напряжению Верхний предел отключения по напряжению Время задержки включения при срабатывании защиты по напряжению или току состояние ограничителя тока вкл или откл Для изменения параметров заданных по умолчанию необходимо нажать соответствующую кнопку на лицевой панели прибора При кратковременном нажатии на кнопку прибор покажет верхний предел отключения на верхнем индикаторе При удержании более 5 секунд прибор перейдет в режим установки верхнего пределаубудет мигать точка в правом нижнем углу индикатора Кнопками и установите необходимое значение При кратковременном нажатии на кнопку прибор покажет нижний предел отключения на верхнем индикаторе При удержании более 5 секунд прибор перейдет в режим установки нижнего предела будет мигать точка в правом нижнем углу индикатора Кнопками и установите необходимое значение При кратковременном нажатии на обе кнопки прибор покажет время задержки включения на верхнем индикаторе При удержании более 5 секунд прибор перейдет в режим установки времени задержки будет мигать точка в правом нижнем углу индикатора Время отображается в секундах Кнопками и установите необходимое значение времени задержки Шагустановки времени 5 секунд При кратковременном нажатии на кнопку прибор покажет на нижнем индикаторе состояние ограничителя тока Оп включен OFF выключен При удержании более 5 секунд прибор перейдет в режим установки состояния ограничителя мощности значение на нижнем индикаторе будет мигать Кнопками и включите или отключите ограничитель тока Из режима установок прибор выходит автоматически через 10 секунд после последнего нажатия кнопки Изменяемые параметры сохраняются в энергонезависимой памяти прибора Для холодильников и систем в которых присутствуют компрессоры малой мощности значение параметра время задержки включения реко мендуется устанавливать не менее 300 сек 5 мин В процессе эксплуатации необходимо контролировать крепление прибора на СИМ рейке состояние электрических соединений проверять затяжку винтов клеммных колодок Внимание В случае срабатывания защиты по одному из параметров напряжение сила тока нагрузка отключается от сети При срабатывании по напряжению мигает соответствующий верхний индикатор и на нем отображается действующее значение напряжения Нагрузка включится автоматически после того как напряжение вернется в установленные пределы и пройдет установленное время задержки включения При срабатывании по току на соответствующем нижнем индикаторе отображается бегущая строка ПЕРЕГРУЗ при этом реле продолжает контролировать напряжение сети и в случае выхода его за установленные пределы не включает нагрузку Для включения нагрузки необходимо кратковременно нажать на кнопку После нажатия на нижнем индикаторе отобразятся мигающие нули 0 0 и начнется отсчет установленного времени задержки включения после чего включится нагрузка При пропадании сетевого напряжения более чем 1 сек прибор переходит в исходное состояние мигают индикаторы тока и напряжения 6 Меры безопасности По способу защиты от поражения электрическим током прибор со ответствует классу 2 по ГОСТ 12 2 007 75 Монтаж и техническое обслуживание прибора должны производиться квалифицированными специалистами изучившими настоящее руководство по эксплуатации При эксплуатации и техобслуживании необходимо придерживаться требований ГОСТ 12 3 019 80 Правила технической эксплуатации электроустановок пользователей и Правил техники безопасности при эксплуатации электроустановок пользователей В приборе используется опасное для жизни напряжение НЕ ПОДКЛЮЧАТЬ ПРИБОР В РАЗОБРАННОМ ВИДЕ 7 Условия хранения транспортирования и эксплуатации Условия хранения С по ГОСТ 15150 закрытые или другие не отапливаемые помещения с естественной вентиляцией Климатические факторы условий хранения температура воздуха 50 С 50 С относительная среднегодовая влажность 75 при 15 С Условия транспортирования в части воздействия механических факторов С по ГОСТ 23216
