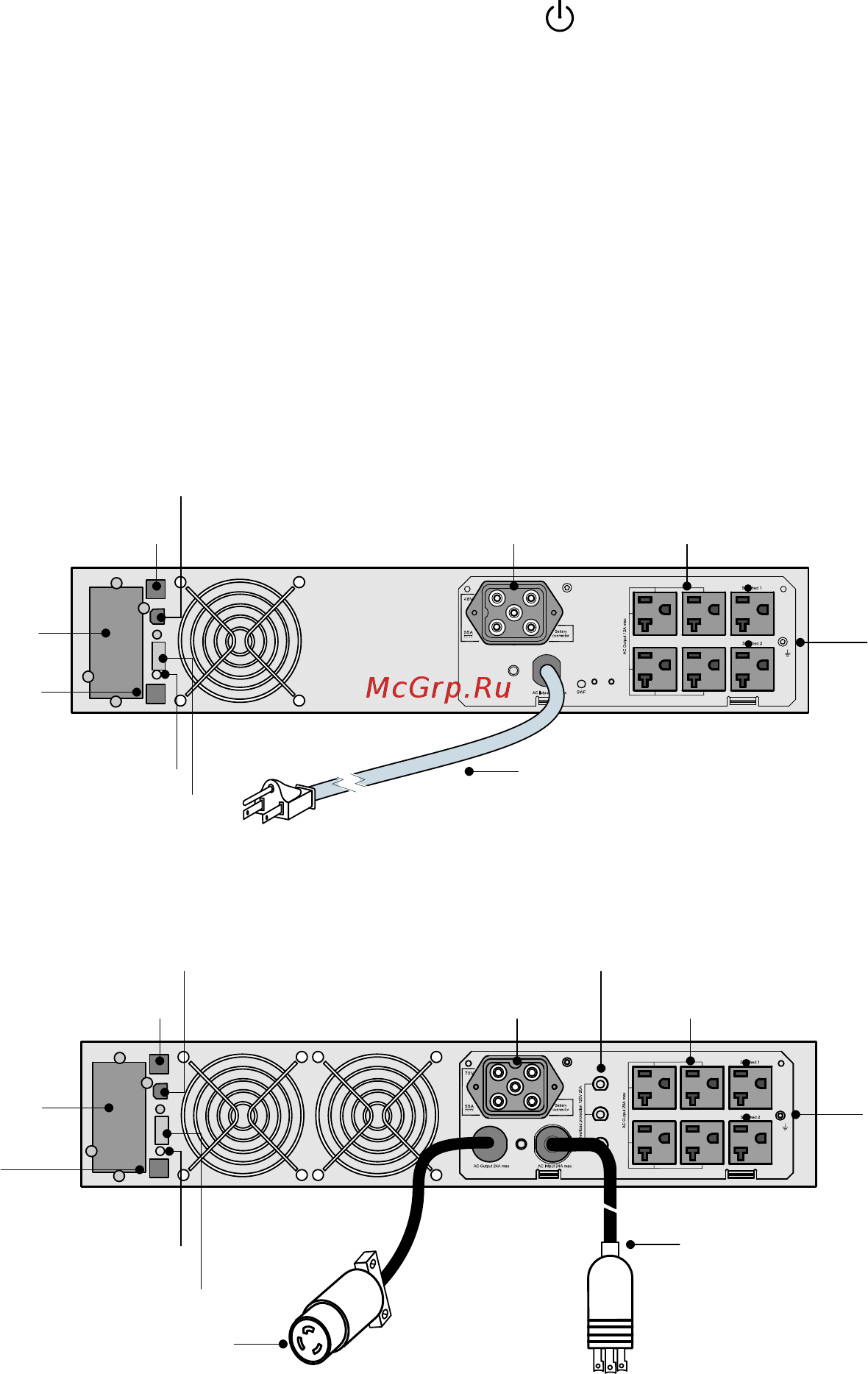

Установка 4 Соедините изолированные нормально замкнутые сухие контакты рассчитанные на максимум 60 В постоянного тока максимум 30 В переменного тока RMS и максимум 20 мА Используйте скрученные неэкранированные провода размера 0 75 мм2 0 5 мм2 18 20 AWG 5 Вновь подключите разъем RPO ROO к порт RPO ROO 6 Убедитесь что внешне подключенный переключатель RPO не активирован для подачи питания к выходным гнездам ИБП 7 Включите шнур питания ИБП в электросеть 8 Нажмите и удерживайте пока ИБП не издаст зуммер около одной секунды 9 Приведите в действие внешний переключатель RPO или ROO для проверки работы Проверьте изменение статуса на передней панели ИБП 10 Только ДЛЯ RPO Деактивируйте внешний переключатель REPO и перезапустите ИБП Задние панели ИБП В этом разделе показаны задние панели моделей Eaton 5130 Разъемы 6 5 15R 1250 ВА 6 5 15 5 20R 1750 ВА Порт USB Порт RS 232 Разъем батарей ИБП Винт заземления Разъем RJ 11 устройства ВБМ Индикатор неиправности проводки Разъем RPO ROO Шнур питания 15А разъем 5 15 1250 ВА 20А разъем 5 20 1750 ВА Рисунок 12 1250 1750 ВА задняя панель низковольтной модели Порт USB Прерыватели цепи выхода Рисунок 13 2500 3000 ВА задняя панель низковольтной модели 20 Руководство пользователя ИБП Eaton 5130 1250 3000 ВА 164201941 Rev1www eaton com powerquality
