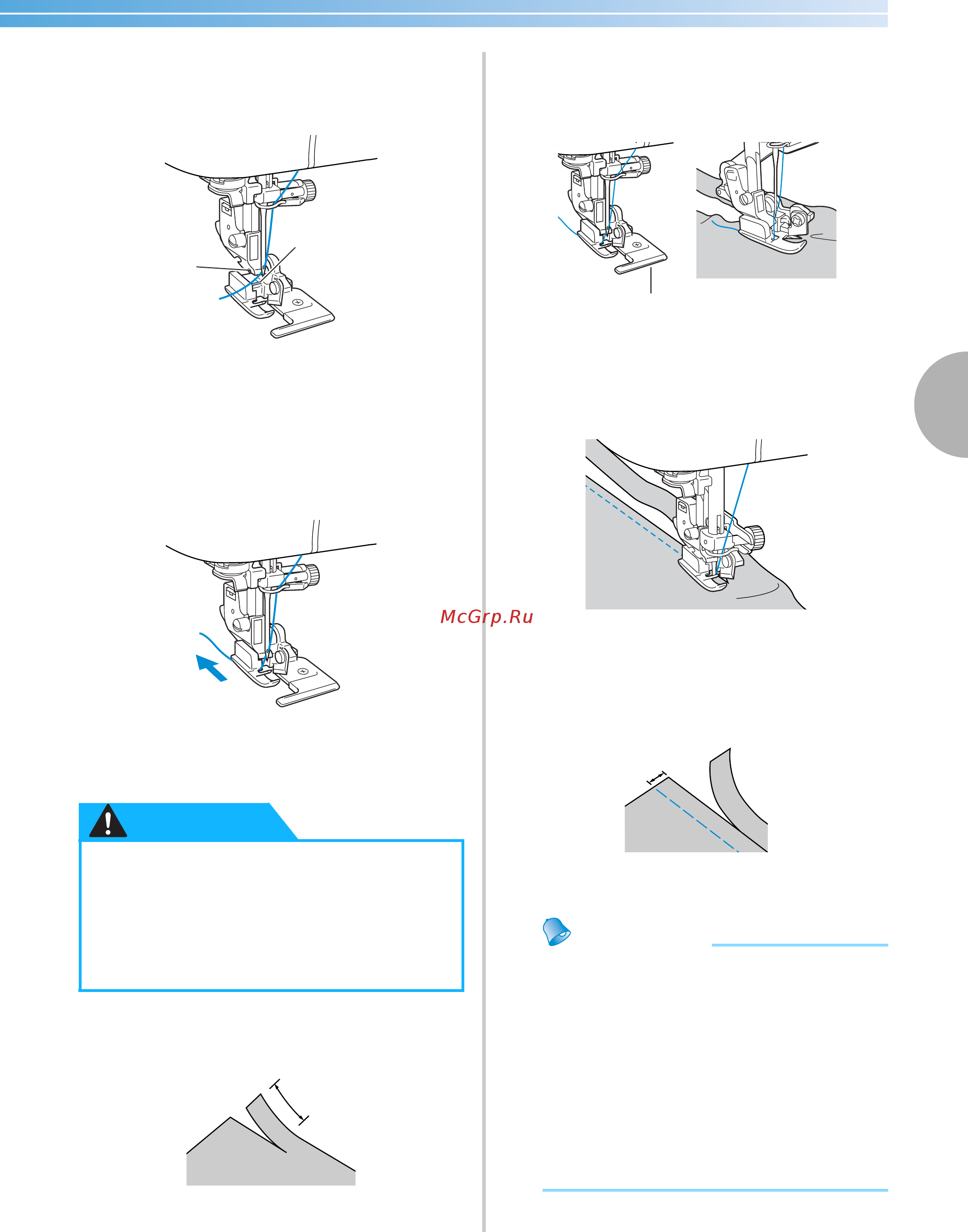

Краеобметочные строчки 63
3
5
Установите боковой резак таким образом,
чтобы стерженек резака был совмещен с пазом
в адаптере прижимной лапки, а затем
медленно опустите рычаг лапки.
1 Паз в адаптере прижимной лапки
2 Стерженек
X Боковой резак установлен.
6
Поднимите рычаг лапки и убедитесь в том, что
боковой резак надежно закреплен.
7
Проведите верхнюю нить под боковым
резаком и вытяните ее назад.
8
Выберите строчку.
• Подробную информацию см. в разделе
“Выбор строчки” (стр. 58).
9
В начале строчки сделайте в материале прорез
длиной примерно 2 см.
1 2,0 см
0
Поместите материал в боковой резак.
Прорез в материале должен быть
расположен поверх направляющей
пластины бокового резака.
1 Направляющая пластина
• Если материал будет установлен
неправильно, он не будет обрезаться.
a
Опустите рычаг лапки и начните шить.
X Одновременно с выполнением строчки
происходит обрезка припуска на шов.
• Если строчка производится по прямой
линии, отступ шва от края будет
составлять около 5 мм.
1 5мм
Рекомен
д
а
ц
ии
● Боковой резак может производить
обрезку не более одного слоя джинсовой
ткани плотностью 13 унций/м
2
.
● После использования бокового резака
очистите его от пыли и ворса.
● Если боковой резак не может больше
обрезать ткань, при помощи кусочка
ткани нанесите на его режущую кромку
немного масла.
● Дополнительный боковой резак можно
приобрести по месту покупки машины.
● После настройки ширины строчки
медленно поверните маховик машины на
себя и убедитесь в том, что игла не
касается прижимной лапки. Если игла
ударит по лапке во время шитья, она
может погнуться или сломаться.
1
2
ВНИМАНИЕ
1
1
1
F0_brotherE.book Page 63 Sunday, November 2, 2003 10:02 PM
