Часть 1. Введение
12
• Светодиодный индикатор питания
Индикатор рабочего состояния системы.
Дополнительные сведения см. в разделе
Значения состояний индикаторов. Если в
меню Система > Общие не выбран параметр
«СИД состояния», то светодиод будет выключен
независимо от рабочего состояния системы.
При подключении тревожного входа/выхода,
аудиовхода/входа, видеовыхода или разъема
питания держите нажатой кнопку и продевайте
разъем через открывшееся отверстие. Отпустите
кнопку, а затем аккуратно потяните за провод,
чтобы проверить надежность соединения. Чтобы
отсоединить кабель, снова нажмите кнопку и
извлеките кабель.
• При использовании функций видео- или
аудиозаписи необходимо учитывать требования
местного законодательства. Ответственность
за любые нарушения законодательства лежит
на пользователе. (Статья 25-5 Закона о защите
персональных данных: пользователям устройств
для обработки изображений запрещено
применять данные устройства в целях, для
которых они не предназначены, размещать
данные устройства в местах, для которых они не
предназначены, а также использовать данные
устройства в целях записи аудио).
• При переключении с питания 12 В пост. тока
на PoE (питание по Ethernet) система будет
перезагружена после отсоединения блока
питания.
• Перед использованием заземлите контакт
разъема питания, предназначенный для
заземления на корпус.
• Расположите кабель питания в безопасном
месте и на безопасном расстоянии от стульев,
ящиков, столов и других предметов, которые
могут повредить его. Не прокладывайте кабели
питания под ковром, не вставляйте кабель
в розетку, к которой подключены другие
устройства.
• Сетевой разъем не предназначен для прямого
соединения с кабелем или проводом,
рассчитанными на использование снаружи
помещений.

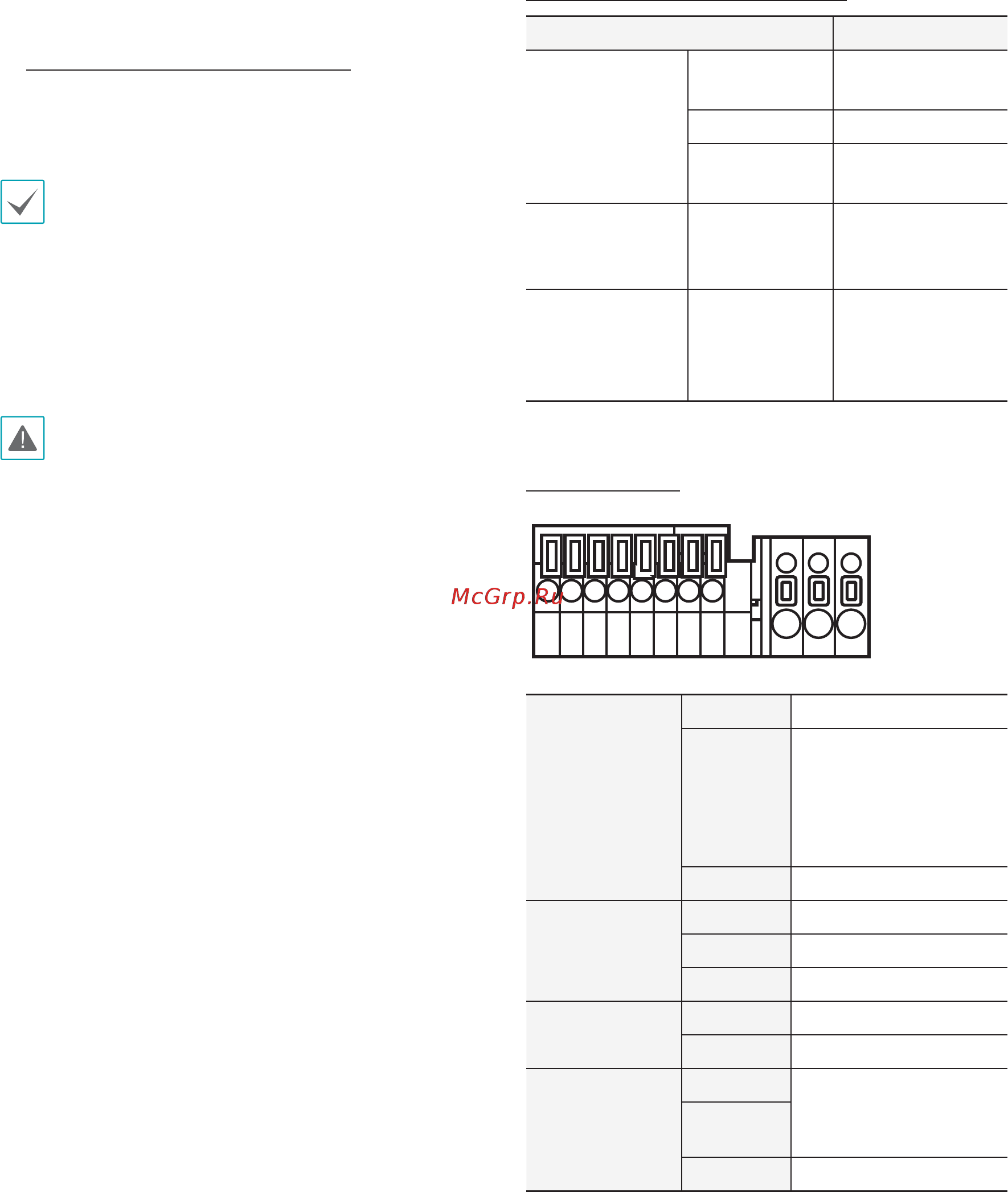

Значения состояний индикаторов
Состояние индикаторов Описание
Светодиодный
индикатор
питания
Выключено
Питание не
подключено
Мигает Идет загрузка
Включено
Питание
подключено
Светодиодный
индикатор
сети
Включено
Нет подключения
к сети
Индикатор
питания/
индикатор
сети
Мигает
(последова-
тельно)
Идет обновление
ПО
Схема разъемов
Сигнализация
GND Заземление
Выход
Тревожный выход
(с открытым
коллектором,
активный уровень —
низкий)
Вход Тревожный вход
звук
GND Заземление
Выход Аудио выход
Вход Аудио вход
Видео
GND Заземление
CVBS Видео выход
Питание
DC12V + Разъем питания
(Обратите внимание
на отметки + и -)
DC12V -
FGND Заземление корпуса
