4
AGENT 3 Plus РЭ
5
AGENT 3 Plus РЭ
- двери/багажник;
- капот;
- замок зажигания;
- цифровой датчик перемещения /наклона/удара MS-TL4s (если подключен).
Дополнительно к системе может быть подключен любой аналоговый датчик
(например, микроволновый датчик и др.). Для работы с внешними датчиками,
необходимо задействовать слаботочный канал системы и вход зоны «капот» или
«двери».
При нарушении зон охраны, система подает звуковые сигналы тревоги -
зуммером или сиреной (если включен п.п. 1.4.1*) и световые сигналы тревоги -
указателями поворотов (если включен п.п. 1.5.2).
Для корректной работы, в системе предусмотрены задержки срабатывания
тревог по двум зонам охраны – «двери» и «замок зажигания».
Если в режиме «Охрана»:
- открыта дверь – тревога включается через 16 секунд;
- включен замок зажигания – тревога включается через 8 секунд;
- открыт капот – тревога включается без задержки.
Если к системе подключен цифровой датчик MS-TL4s – при его срабатывании,
тревоги включаются:
- пермещение, наклон, сильный удар - без задержки;
- слабый удар - тревога включается через 3 секунды.
Все тревоги транслируются в шину LAN.
Звуковые и световые сигналы тревоги по всем зонам, кроме реакции на удар,
составляют 3 цикла по 30 секунд и не прекращаются, даже если в это время
нарушенная зона охраны будет восстановлена.
Звуковые и световые сигналы тревоги по ударному воздействию на ТС:
- слабый удар - 3 коротких сигнала;
- сильный удар - 7 коротких сигналов
Звуковые и световые сигналы тревоги можно отключить. Для этого надо
запрограммировать п.п. 1.4.2. и п.п. 1.5.1*. В этом случае, тревоги по зонам будут
транслироваться только в шину LAN.
3.2. Режим «СНЯТ С ОХРАНЫ»
Для того, чтобы перевести систему в режим «СНЯТ С ОХРАНЫ», надо пройти
идентификацию – система должна обнаружить метку в зоне действия.
Идентификация начинается автоматически после открытия/закрытия двери или
включения зажигания. До этого момента система игнорирует наличие метки в зоне
действия.
После открытия/закрытия двери, продолжительность идентификации
составляет 16 секунд. Если в течение этого времени метка не появилась в зоне
действия, то включается тревога, радиоканал системы выключается и для начала
повторной идентификации, надо снова открыть/закрыть дверь автомобиля.
После включения зажигания, идентификация продолжается до выключения
зажигания.
Успешная идентификация подтверждается двумя звуковыми сигналами (если
включен п.п.1.6.1*) и двумя вспышками указателей поворотов (если включен
п.п.1.7.2) Замок капота открывается (если подключен). Светодиод системы
загорается зеленым.
Пока метка находится в зоне действия системы (время не ограничено), запуск
двигателя возможен в любой момент, блокировки снимаются при включении
зажигания. В режиме «Снято с охраны» система постоянно контролирует наличие

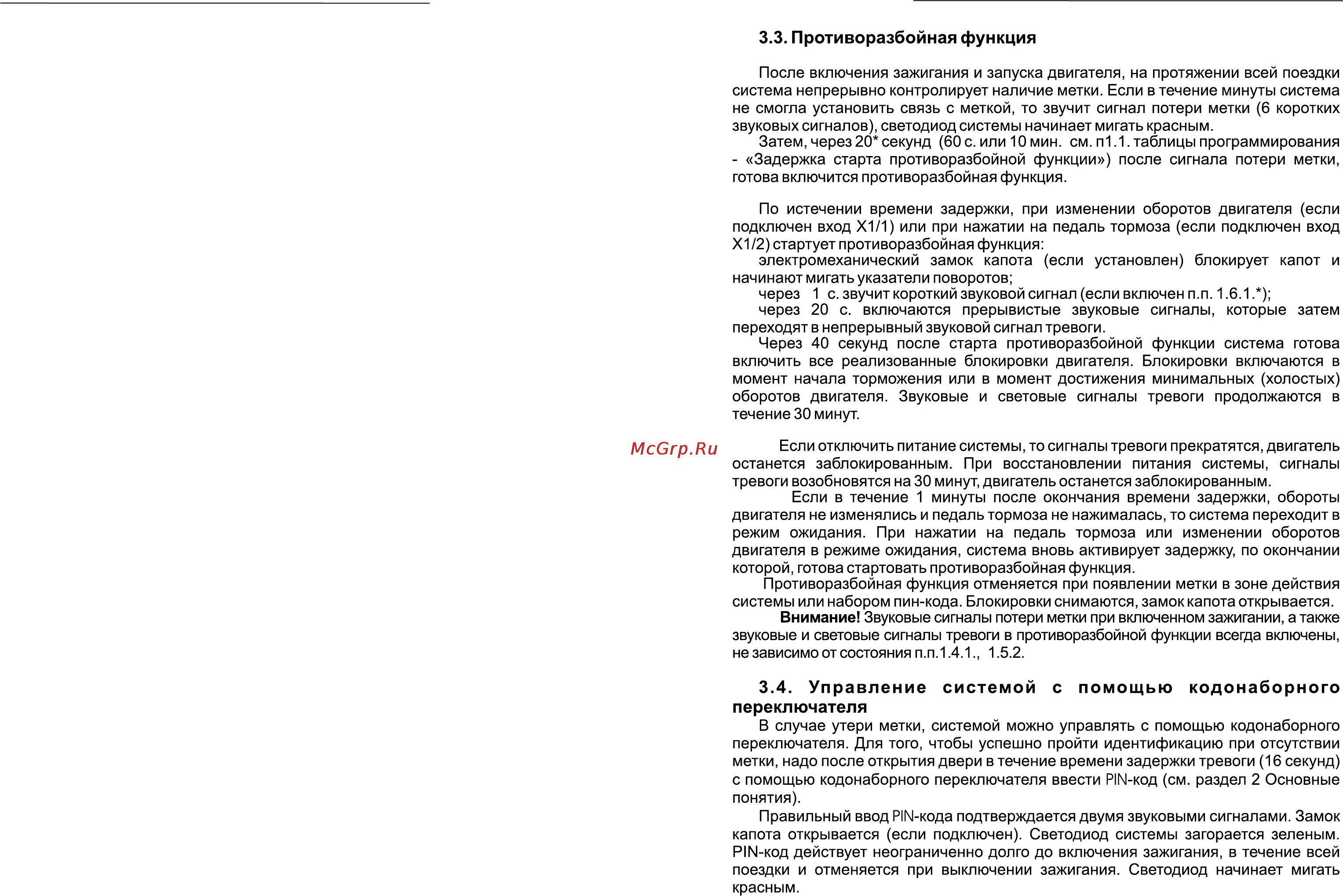

метки в зоне действия.
