Часть 1. Введение
15

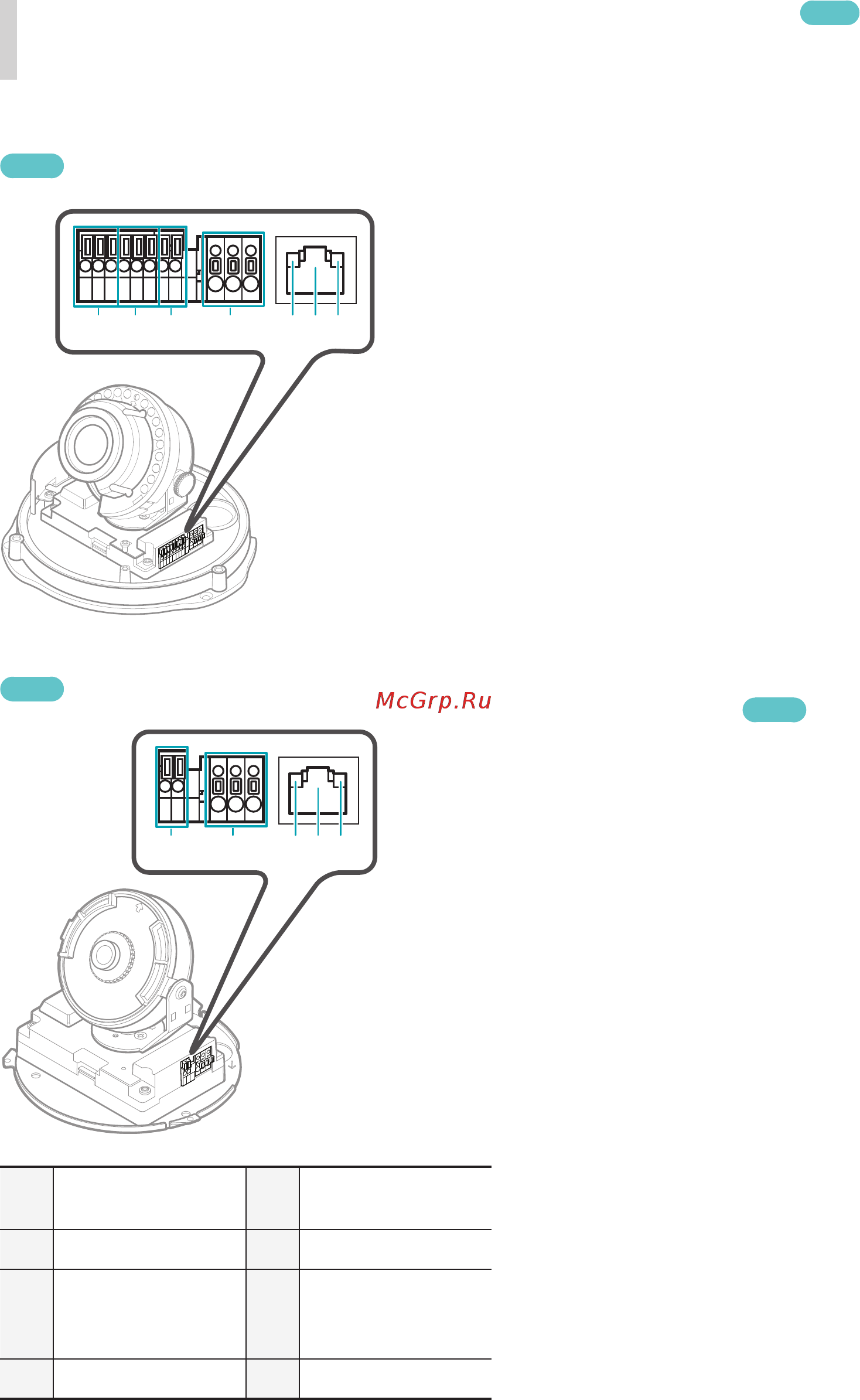

Входной/выходной порт
устройства
ТИП 1
1 2 3 4 5 6 7
ТИП 2
3 4 5 6 7
1
Вход/выход
сигнализации
5
Светодиодный
индикатор сети
2
Аудио вход/выход
6
Сетевой порт
3
Видео выход
7
Светодиодный
индикатор
питания
4
Питание
• Тревожный вход/выход
ТИП 1
– Выход: соединение механического или
электрического реле устройства тревожной
сигнализации с тревожным выходом и
контактом заземления (GND). (Поддерживаемые
типы: с низким активным состоянием (выход
с открытым коллектором), электрические
характеристики: синхронная токовая нагрузка
30 мА при напряжении 5 В пост. тока)
– Вход: к данному порту подключается
устройство, посылающее сигнал на
тревожный вход. (Принцип работы:
выберите тип NC (нормально замкнутый)
или NO (нормально разомкнутый) →
подключите к тревожному входу и разъему
заземления (GND) механический или
электрический переключатель. Напряжение
входного тревожного сигнала составляет
от 0 до 5 В. Чтобы обнаружить сигнал
тревоги, поступающий от электрического
переключателя, сигнал от нормально
замкнутого переключателя должен быть более
4,3 В, а от нормально разомкнутого –— менее
0,3 В, при продолжительности сигнала более 0,5
сек.
• Аудиовход/выход
ТИП 1
– Выход: к данному порту (линейный выход)
подключается усилитель. В данном устройстве
не предусмотрен встроенный звукоусилитель.
Пользователь приобретает динамики со
встроенным усилителем отдельно.
– вход. К данному разъему подключается
источник аудиосигнала. (линейный вход)
• Видео выход
– CVBS (видеовыход) и GND (земля). Эти
разъемы соединяются сигнальным и
заземляющим кабелями с разъемом на
задней стороне монитора. Данные порты не
используются для мониторинга, а обеспечивают
предварительный просмотр видео. Для выбора
сигнала видеовыхода перейдите в меню
«Удаленная установка» (Система > Общие).
(NTSC или PAL)
