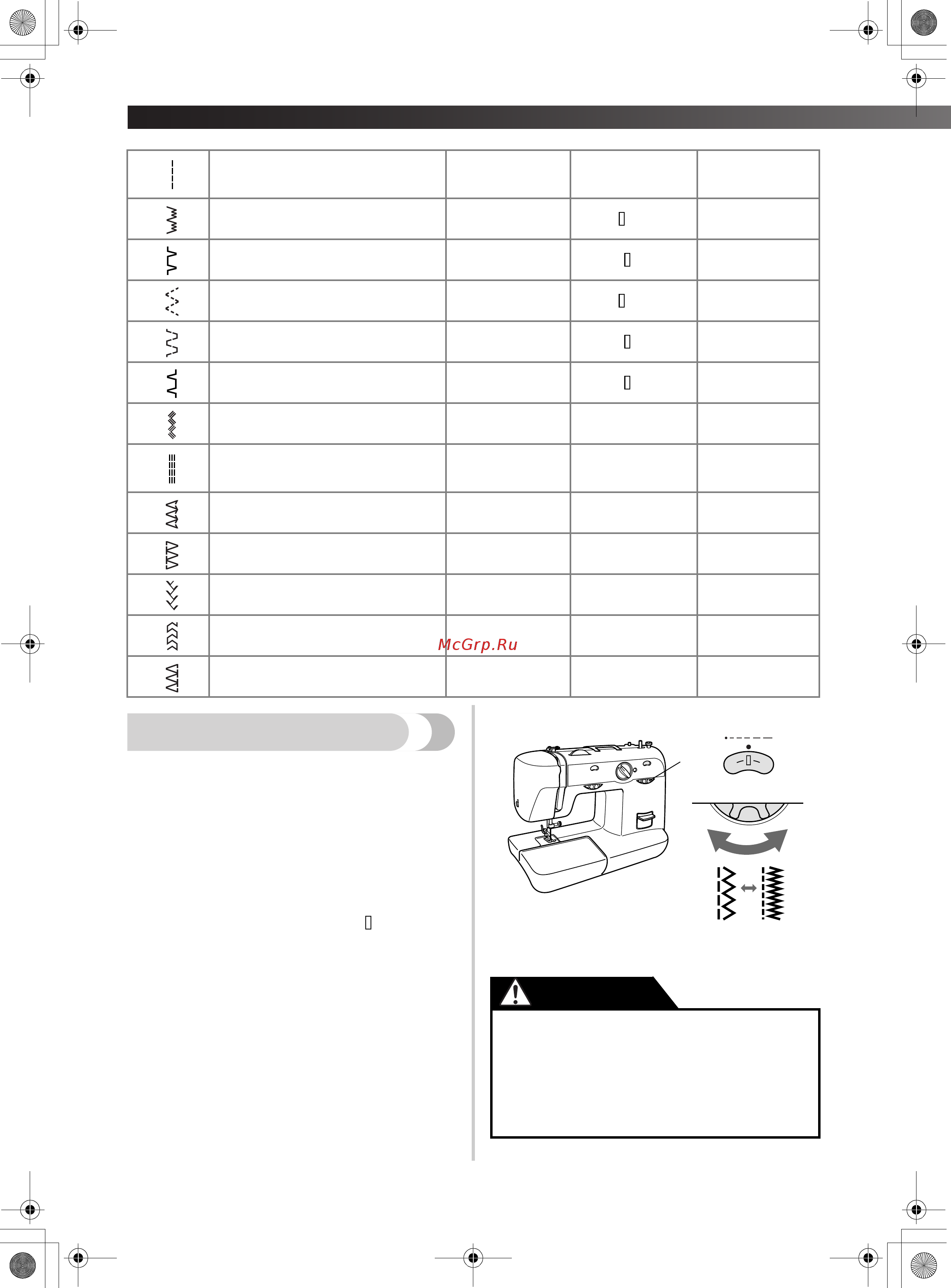

ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ ——————————————————————————————————————————————
—
14
Регулятор длины стежка
В зависимости от выбранной строчки для получения
наилучших результатов может потребоваться
настройка длины стежка. Числа на регуляторе длины
стежка указывают длину стежка в миллиметрах (мм).
ЧЕМ БОЛЬШЕ ЧИСЛО, УКАЗАННОЕ НА
РЕГУЛЯТОРЕ, ТЕМ ДЛИННЕЕ СТЕЖОК. При
выборе значения “0” подача материала не
осуществляется. Этот режим используется при
пришивании пуговиц.
Диапазон, обозначенный символом “ ”,
предназначен для выполнения атласных строчек
(плотная строчка “зигзаг”), которые используются
при выметывании петель и шитье декоративными
строчками. Положение, требуемое для выполнения
атласных строчек, варьируется в зависимости от
используемого материала и нити. Для определения
точного положения регулятора сначала выполните
пробное шитье на кусочке материала, чтобы
проверить настройки строчки и длины стежка, а
также посмотреть подачу этого материала.
1 Регулятор длины стежка
2 Стежок длиннее
3 Стежок короче
3
ПРЯМАЯ СТРОЧКА
0C5
(При изменении
положения иглы)
1C4 27, 37, 39
4
ЭЛАСТИЧНАЯ ПОТАЙНАЯ
СТРОЧКАCМЕРЕЖКА
3C5
C1.5
29
5
СТРОЧКАCРАКУШКА 3C5
C3
30
6
ЭЛАСТИЧНАЯ СТРОЧКА 3C5
C2.5
30
7
СТРОЧКА ДЛЯ ШИТЬЯ В ДВУХ
НАПРАВЛЕНИЯХ
3C5
C3
31
8
ПОТАЙНАЯ
СТРОЧКАCМЕРЕЖКА
3C5
C2
29
9
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА “ЗИГЗАГ”
3C5
Фиксированная
2.5
33
10
ТРОЙНАЯ ЭЛАСТИЧНАЯ
СТРОЧКА
0C5
(При изменении
положения иглы)
Фиксированная
2.5
27
11
ОБРАБАТЫВАЮЩАЯ
СТРЕЛОВИДНАЯ СТРОЧКА
3C5
Фиксированная
2.5
31
12
ЭЛАСТИЧНАЯ СТРОЧКА ДЛЯ
ОБМЕТЫВАНИЯ (ОВЕРЛОК)
3C5
Фиксированная
2.5
31
13
СТРОЧКА “ЕЛОЧКА” 3C5
Фиксированная
2.5
31
14
СТРОЧКА В ФОРМЕ ЛИСТОВ 3C5
Фиксированная
2.5
—
15 СТРОЧКА ДЛЯ ОБМЕТЫВАНИЯ
ЭЛАСТИЧНЫХ ТКАНЕЙ
3C5
Фиксированная
2.5
31
● Если стежки наезжают друг на друга,
увеличьте длину стежка и продолжите
шитье. Не продолжайте шитье, не
увеличив длину стежка, – это может
вызвать поломку иглы и привести к
травме.
1
1
23
2
0
1
ВНИМАНИЕ
XL5000us.book Page 14 Monday, March 22, 2004 6:48 PM
