Sven BUBBLE [5/7] Портативная мультимедийная usb акустическая система 2

RUS

Портативная мультимедийная

USB акустическая система 2.0

7. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Акустическая система BUBBLE может быть подключена практически к любым источникам

аудиосигнала: DVD/CD, ноутбуку, звуковой карте ПК и т. п. (см. рис. 2 ниже).

• Перед подключением убедитесь, что АС отключена от сети. Соедините встроенный в ак-

тивную колонку сигнальный кабель h с mini-jack 3,5 мм с аудиовыходом источника звука, на-

пример, ноутбука, как показано на схеме подключения выше.

• Соедините USB-разъем с USB-портом ноутбука (компьютера или адаптера 5V DC) с по-

мощью встроенного в активную колонку USB-кабеля g.

Примечания:

• Для подключения АС к VCD/DVD/VHS-проигрывателям или телевизору необходимо

вместе с встроенным в активную колонку сигнальным кабелем с mini-jack 3,5 мм испо-

льовать переходник mini-jack Ø 3,5 мм к 2RCA (купите отдельно).

• Проверьте

надежность фиксации проводов в соединительных клеммах (иначе могут

наблюдаться значительные шумы при воспроизведении), соответствие полярности

подключения и отсутствие контакта оголенных проводов между собой и с металли-

ческими частями аппаратуры.

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME e про-

тив часовой стрелки до упора.

• Включите питание компьютера, затем включите

источник аудиосигнала.

• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME e.

Примечания:

По завершении использования АС не забудьте отключить USB-кабель АС от USB-пор-

та компьютера, ноутбука либо адаптера 5V DC. Для повышения качества воспроиз-

ведения звука воспользуйтесь выходом звуковой карты Line-Out.

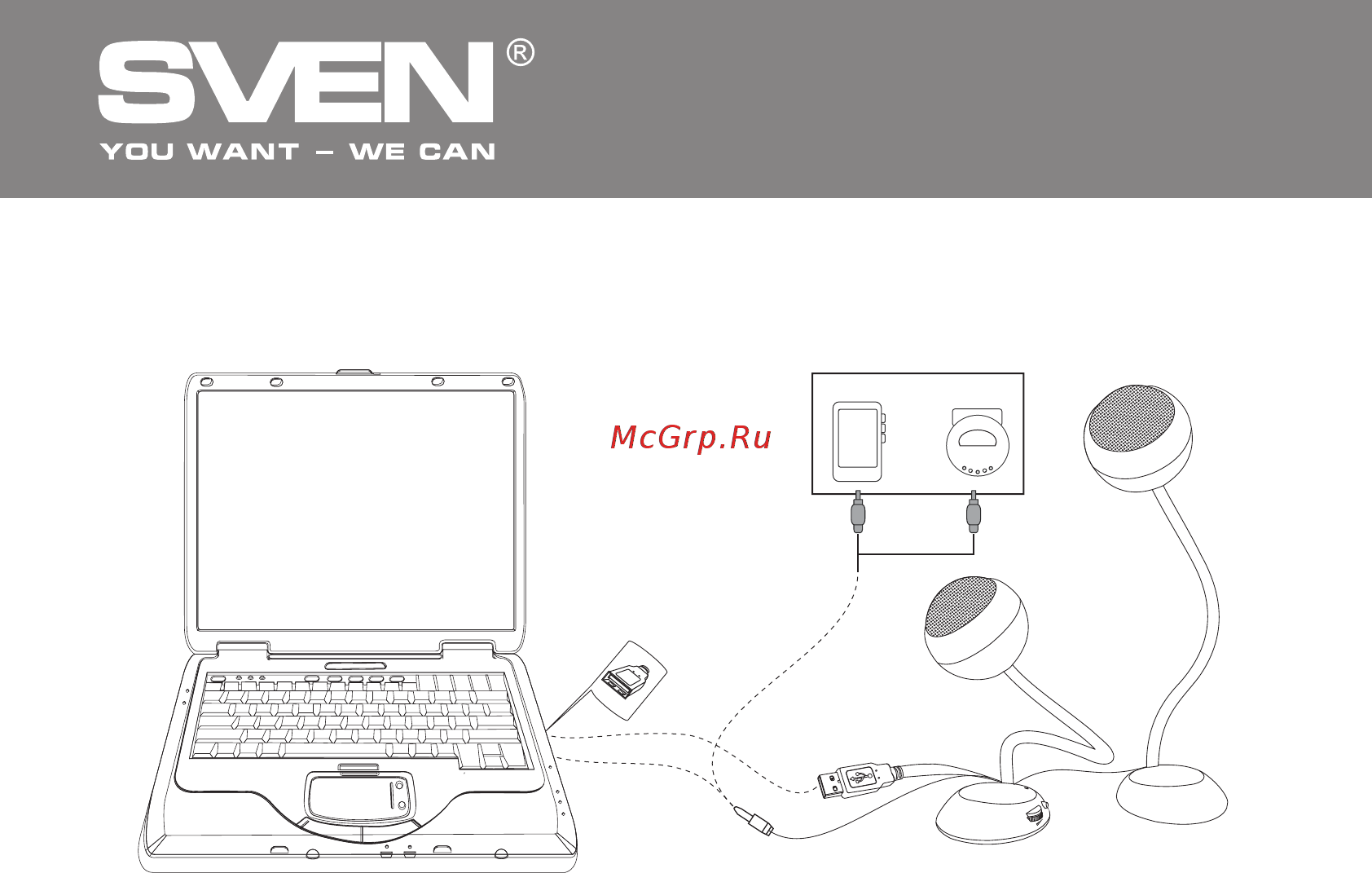

Рис. 2. Схема подключения

Ноутбук

MP3 CD

или
