6. ОПИС КОНСТРУКЦІЇ

a IN: роз’єм для підключення джерела

аудіосигналу

b ON/OFF: вимикач живлення

c Батарейний відсік

d Батарейки

e Кришка батарейного відсіку

7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

• Перед підключенням переконайтеся,

що всі компоненти системи вимкнуто.

• Підключіть сигнальний кабель mini-

jack до mini-jack з комплекту до роз’єму

IN a колонки й роз’єму аудіовиходу

джерела сигналу (ПК

, ноутбук, плеєр

тощо), як зображено на мал. 2.

• Відкрийте батарейний відсік c.

Вставте батарейки f (3 шт. типу ААА,

входять до комплекту), дотримуючись полярності. Закрийте кришку батарейного відсіку e.

• Увімкніть живлення АС кнопкою ON/OFF b. Засвітиться індикатор живлення на передній па-

нелі колонки.

• Увімкніть живлення пристрою. За допомогою регулятора гучності пристрою –

джерела сиг-

налу встановіть необхідний рівень гучності.

• Закінчивши роботу, вимкніть живлення АС кнопкою ON/OFF b.

Примітки:

• Не встановлюйте старі батарейки разом з новими.

• Виймайте батарейки з АС, якщо не збираєтеся користуватися нею протягом три-

валого часу (понад тиждень).

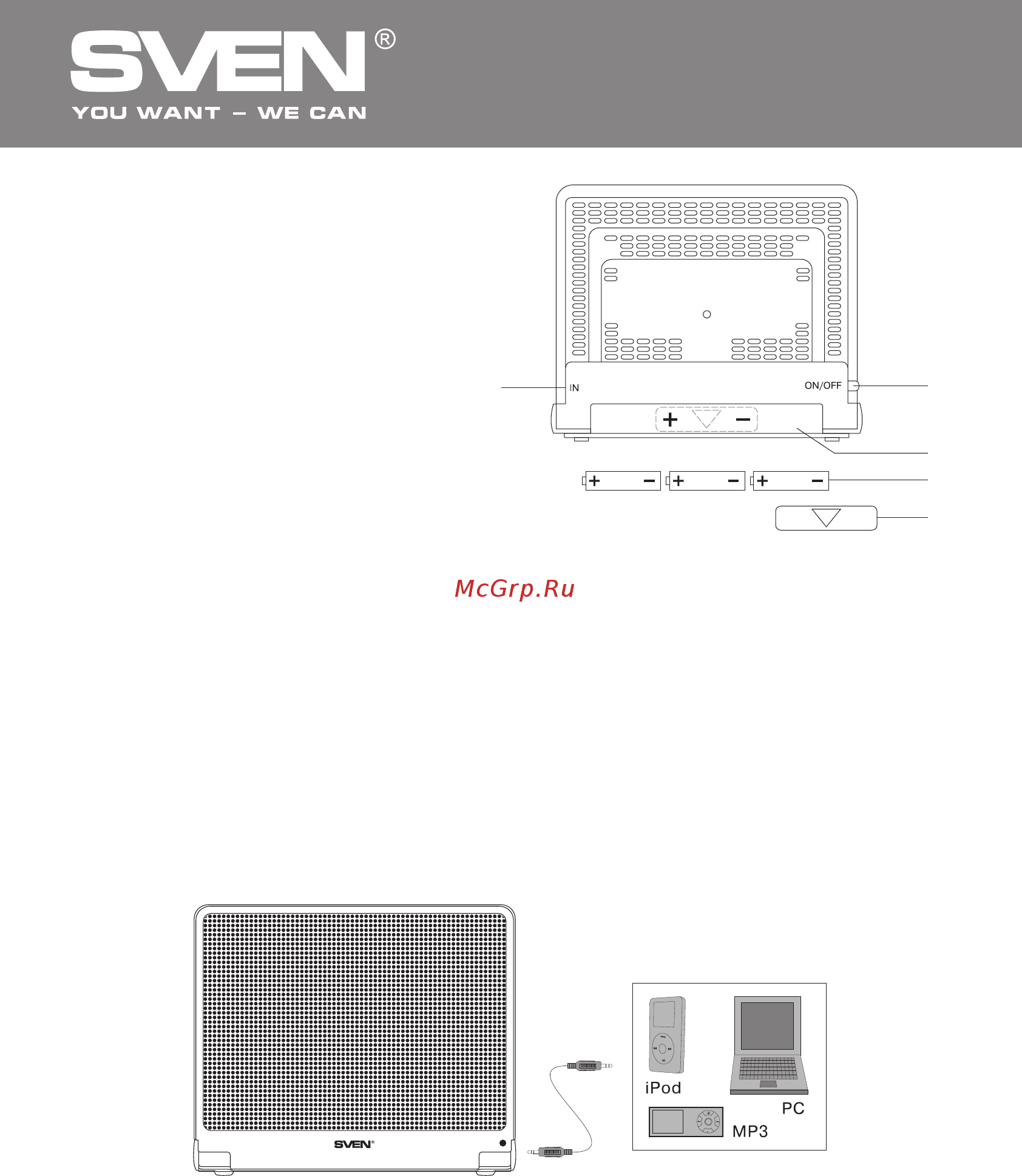

Мал. 1. Задня панель

Мал. 2. Схема підключення

Портативна акустична

система (NXT)
