10

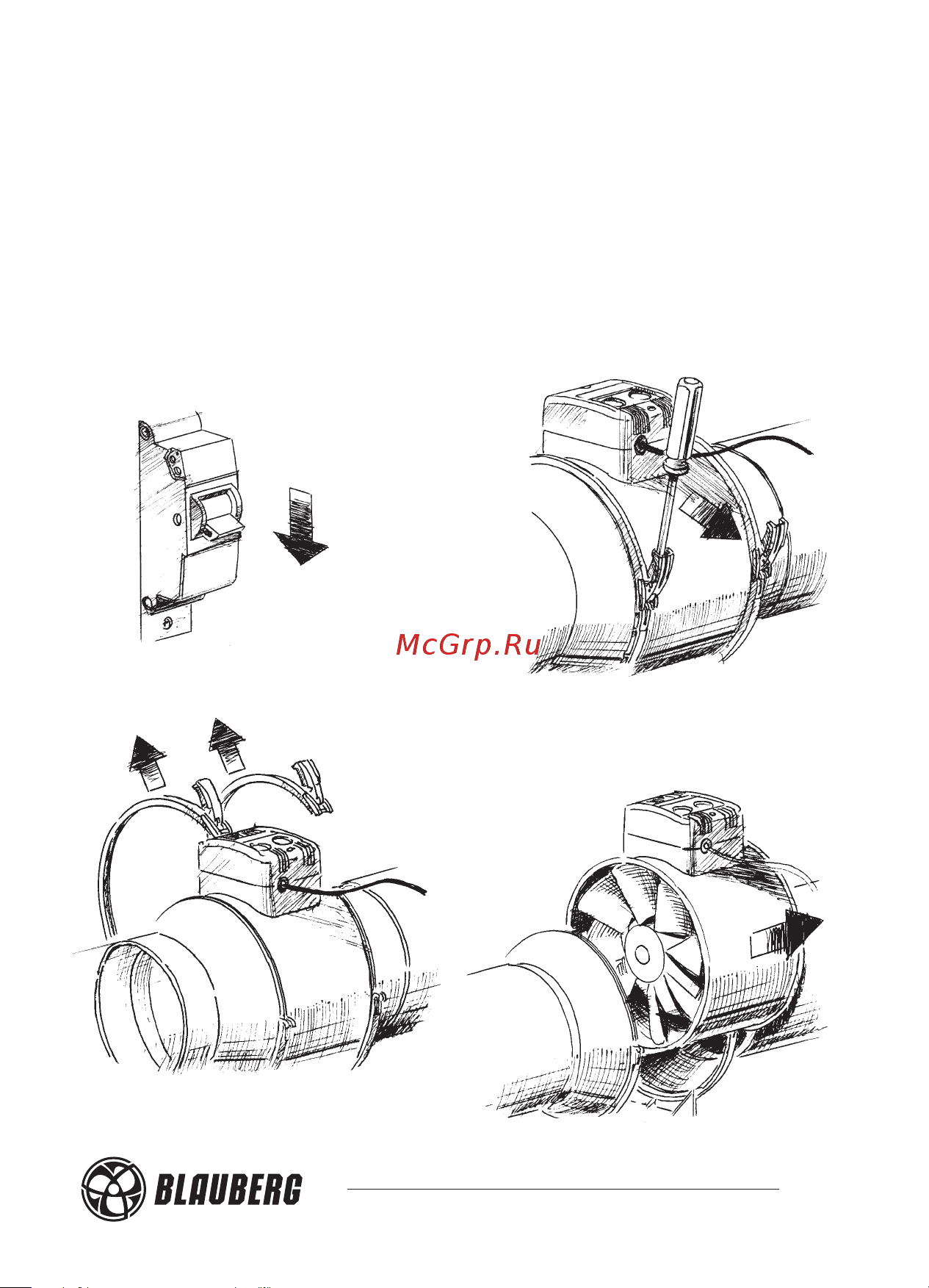

Последовательность монтажа:
- обесточьте электрическую сеть (рис. 9);
- снимите хомуты, удерживающие корпус вентилятора (рис. 10-11);
- извлеките корпус вентилятора (рис. 12);
- обозначьте крепежные отверстия на монтажной поверхности через
соответствующие отверстия в патрубках, просверлите отверстия и закрепите
патрубки шурупами (рис. 13-15);
- повторно соедините корпус вентилятора с патрубками, закрепите его хомутами,
поверните корпус вентилятора таким образом, чтобы расположить клеммный
отсек в удобное положение для последующего подключения вентилятора к
электросети (рис. 16).
Рисунок 10
Рисунок 9
Рисунок 12Рисунок 11
