7
Centro-M
Рекомендуемый номинальный ток автоматического
выключателя:
– 2 А для вентиляторов Centro-M 315 max, Centro-M 355 L
– 3,15 А для вентиляторов Centro-M 400, Centro-M 450;
– 1 А для всех остальных типов вентиляторов.
Рекомендуемое сечение проводников питания
0,75 мм
2
. Однако, при выборе проводников необходи-
мо учитывать максимально допустимый нагрев прово-
да, зависящий от типа провода, его изоляции, длины
провода и способа его прокладки - в воздухе, в трубах,
в стене.
Подключение вентилятора должно производиться на
клеммной колодке, расположенной в клеммной коробке
на корпусе вентилятора, точно в соответствии со схемой
электрического подключения и обозначением клемм.
Наклейка с обозначением клемм находится внутри
клеммной коробки.
Клеммы TW1, TW2 являются выводами нормально закрытого контакта термозащи-
ты двигателя. Этот контакт должен быть подключен последовательно в цепь питания
катушки магнитного пускателя KM1, запускающего двигатель после нажатия кнопки
S1. В случае перегрева двигателя контакт разрывается и отключает катушку пускате-
ля, что приведет к обесточиванию и остановке двигателя.
Автоматический выключатель QF, магнитный пускатель KM1, кнопки управления
S1 и S2 в комплект поставки не входят и устанавливаются потребителем. Пример схе-
мы подключения двигателя с выведенными контактами термозащиты приведен на
рис. 20.

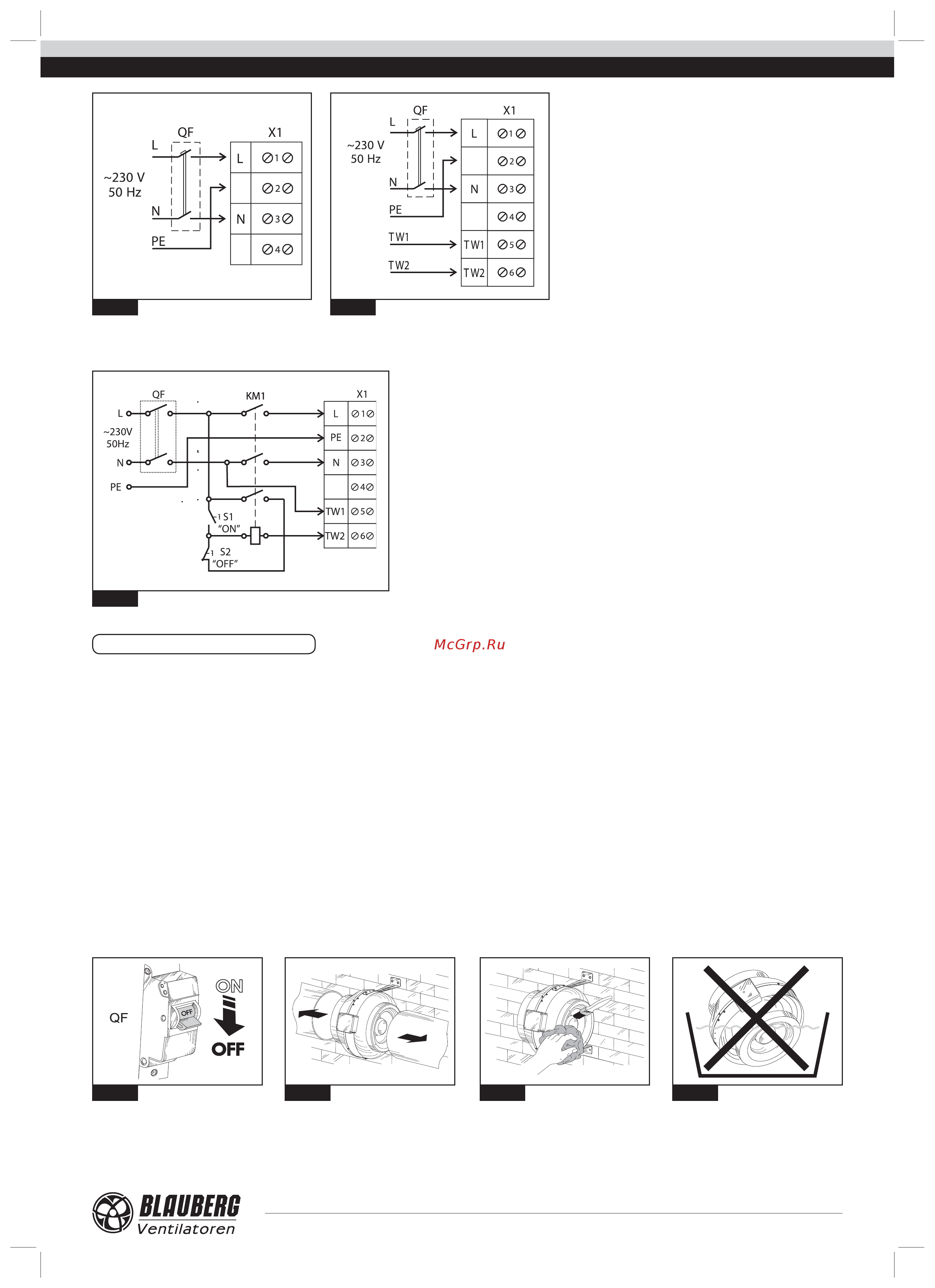

Схема подключения вентилято-
ров Centro-M 100 − Centro-M 315
(кроме Centro-M 400, Centro-M 450)
Схема подключения вентилято-
ров Centro-M 400, Centro-M 450
Для обеспечения длительного срока службы и бесперебойной рабо-
ты вентилятора регулярно проводите его технический контроль и техоб-
служивание.
Работы по техническому обслуживанию разрешается проводить
только после отключения вентилятора от электросети (рис.21). Техни-
ческое обслуживание заключается в периодической очистке поверхно-
стей вентилятора от пыли и грязи. Техобслуживание включает в себя ре-
гулярную очистку, контроль зазора между рабочим колесом и корпусом,
проверку состояния рабочего колеса и двигателя, лопастей рабочего
колеса, заземления.
Последовательность технического обслуживания вентилятора:
1. Отключите питание вентилятора (рис.21).
2. Отсоедините воздуховоды от вентилятора (рис. 22);
3. Очистите поверхности вентилятора мягкой тканью или кисточкой,
смоченной в теплом мыльном растворе, после чего протрите поверхно-
сти насухо (рис. 23);
4. Подключите воздуховоды к вентилятору.
5. Включите питание вентилятора
Для очистки лопастей рабочего колеса (не менее чем один раз в 6
месяцев) используйте мягкую ткань или кисточку, смоченную в теплом
мыльном растворе. Избегайте попадания жидкости на электродвигатель
(рис.24).
Во время эксплуатации вентиляторов необходимо:
1. Периодически очищать вентилятор от пыли и грязи, а также посто-
ронних предметов.
2. Периодически проверять состояние всех резьбовых соединений.
3. Контролировать уровень шума и вибраций вентилятора. Повышенная
вибрация может быть вызвана износом подшипников электродвига-
теля, налипанием на лопатки рабочего колеса частиц, находящихся
в потоке воздуха, износом лопаток рабочего колеса, ослаблением
крепления вентилятора к воздуховоду.
4. Периодически производить тщательный осмотр крепежных соедине-
ний, рабочего колеса с целью определения возможных повреждений
лопаток, проверять крепление вентилятора к воздуховоду, состояние
покрытий.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рис. 18
Рис. 20
Рис. 19
Рис. 21
Рис. 22
Рис. 23 Рис. 24
PE
PE
