6
www.blaubergventilatoren.de
Centro-MZ

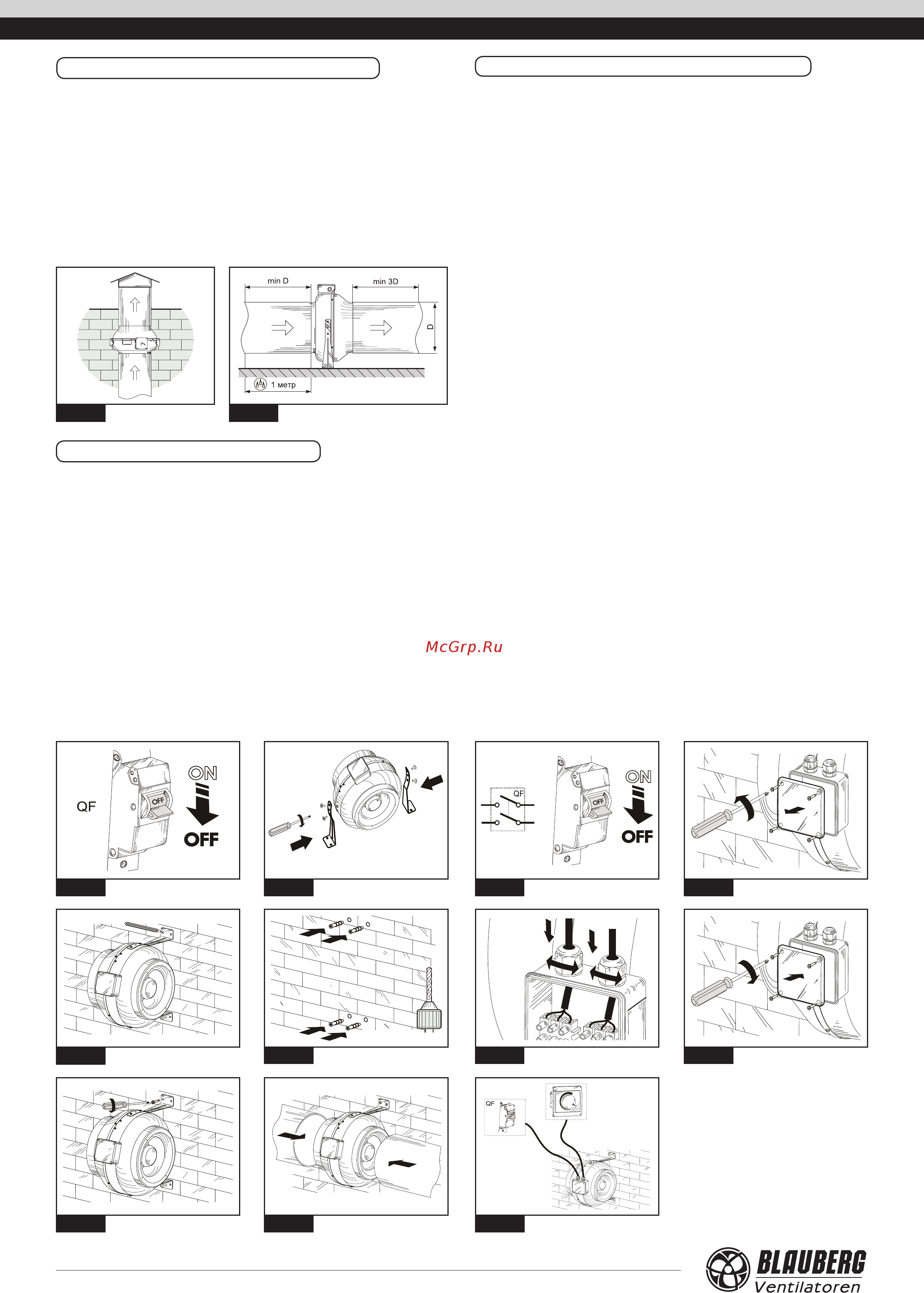

УсТаноВКа и ПодКЛЮЧение К ЭЛеКТросеТи
Подключение вентилятора к сети должен осуществлять квалифици-
рованный электрик. Номинальные значения электрических параметров
приведены на наклейке завода-изготовителя. Любые изменения во вну-
треннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соот-
ветствовать действующим электрическим стандартам.
Стационарная сеть электроснабжения должна быть оснащена на входе
автоматическим выключателем с электромагнитным расцепителем.
Подключение вентилятора к сети должно осуществляться через
автоматический выключатель. Зазор между контактами выключателя
на всех полюсах должен быть не менее 3 мм. Ток срабатывания
защиты автоматического выключателя должен соответствовать току
потребления вентилятора (см. Табл.1). Обеспечьте быстрый доступ к
местоу монтажа автоматического выключателя.
Схемы подключения вентиляторов показаны на рисунках 17-18.
Отключите вентилятор от электросети перед всеми работами,
переведя автоматический выключатель QF в положение “OFF”. Примите
меры для предотвращения повторного включения автоматического
выключателя до окончания работ с вентилятором.
Последовательность подключения к электросети модели базовой
модификации, без кабеля питания (рис.12-16):
1. Выкрутите саморезы крепления крышки клеммной коробки и
снимите крышку;
2. Выкрутите саморезы прижимной планки провода и снимите
прижимную планку;
3. Проведите электрический кабель в клеммную коробку через
гермоввод и зафиксируйте кабель с помощью прижимной планки и
саморезов;
4. Подключите провода кабеля к входному клеммнику вентилятора
согласно схеме подключения (рис. 17-18).
5. Установите крышку клеммной коробки и зафиксируйте ее
саморезами;
6. Включите вентилятор, переведя автоматический выключатель QF
в положение ”ON”.
УКаЗаниЯ По УсТаноВКе и ЭКсПЛУаТации
Направление движения воздуха в вентиляционной системе должно
соответствовать направлению стрелки на корпусе вентилятора. Место
монтажа вентилятора должно обеспечить достаточный и быстрый до-
ступ для сервисного обслуживания и ремонтных работ.
Вентилятор должен быть надежно заземлен.
При монтаже необходимо обеспечить дополнительную защиту от
проникновения влаги, например:
1. В случае вертикального монтажа: установите сверху защитный
зонт (рис. 4).
2. В любом положении: с обеих сторон вентилятора подключите
воздуховод минимальной длиной, согласно рис.5.
ПосЛедоВаТеЛЬносТЬ монТажа:
1. Обесточьте электрическую сеть (рис. 6).
2. Выкрутите из корпуса (1) болты (5) и установите кронштейны (4)
таким образом, чтобы отверстия на кронштейнах совпали с головками
саморезов (6).
3. Закрепите кронштейны на корпусе болтами (рис.7).
4. Просверлите отверстия в монтажной поверхности в соответствии с
посадочными отверстиями кронштейнов (рис.8-9).
5. Зафиксируйте вентилятор при помощи шурупов (рис.10).
6. Подсоедините воздуховоды (рис.11).
Рис. 4
Рис. 6 Рис. 7
Рис. 8
Рис. 9
Рис. 10 Рис. 11
Рис. 12
Рис. 13
Рис. 14
Рис. 15
Рис. 16
Рис. 5
