Iso-K

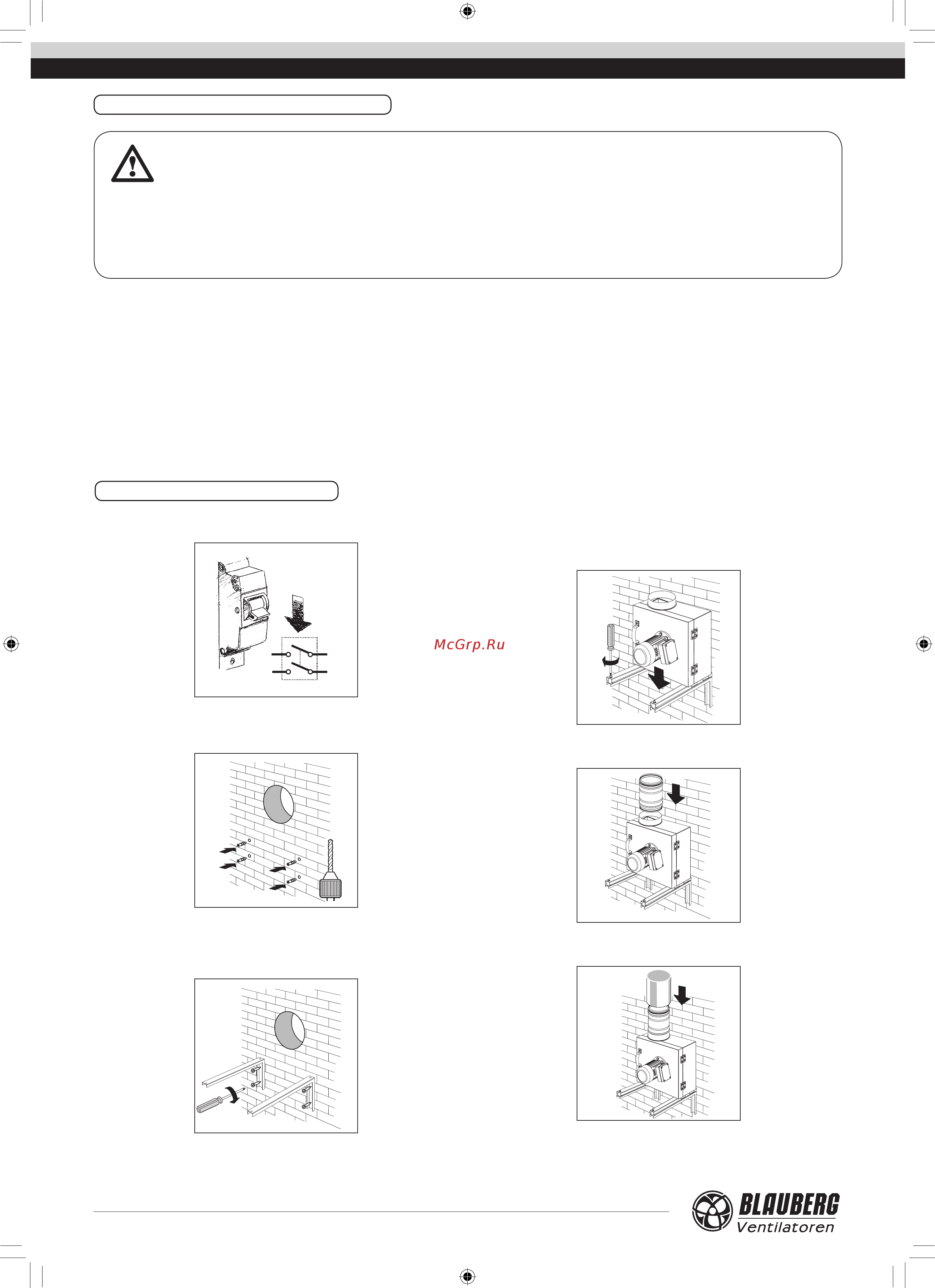

ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА

1. Обесточьте электрическую сеть.

2. Выполните разметку, просверлите отверстия для монтажа

вентилятора на несущей плоскости (конструкции).

3. Закрепите монтажные кронштейны-уголоки KS-ISK на несущей

плоскости (конструкции) при помощи соответствующего крепежа

(например, дюбелей).

4. Закрепите вентилятор на монтажных кронштейнах-уголоках KS-ISK

при помощи соответствующего крепежа.

5. Присоедините к вентилятору аксессуары (например, обратный

клапан на выходном патрубке).

6. Присоедините воздуховоды к вентилятору и закрепите их при

помощи хомутов (приобретаются отдельно).

Вентиляторы предназначены для монтажа с круглыми воздуховодами

с обеих сторон.

На корпусе предусмотрены монтажные кронштейны для обеспечения

оптимальной установки вентилятора.

В случае подсоединения через гибкие вставки, закрепите вентилятор

к монтажной поверхности при помощи опор, подвесок или кронштейнов.

Направление движения воздуха в вентиляционной системе должно

соответствовать направлению стрелки на корпусе вентилятора.

Место монтажа вентилятора должно обеспечить достаточный и бы-

стрый доступ для сервисного обслуживания и ремонтных работ.

Вентилятор должен быть надежно заземлен.

Для уменьшения аэродинамического сопротивления, возникающего

из-за турбулентности воздушного потока, на входе и выходе из вентилято-

ра должен быть расположен прямой участок воздуховода. Минимальные

рекомендуемые длины прямых участков составляют: 1 диаметр воздухово-

да со стороны входа и 3 диаметра воздуховода со стороны выхода.

Питание вентилятора осуществляется через выносную клеммную

коробку.

Вариант монтажа вентилятора на стене с помощью монтажных

кронштейн-уголоков KS-ISK (приобретаются отдельно) показано на рис. 3.

УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

ВНИМАНИЕ

Перед монтажом:

 внимательно изучите инструкцию по монтажу, запуску, эксплуатации и обслуживанию вентилятора;

 убедитесь в отсутствии повреждений вентилятора, возникших при транспортировке.

Во время подготовки вентилятора к работе и при его эксплуатации соблюдайте правила техники безопасности.
