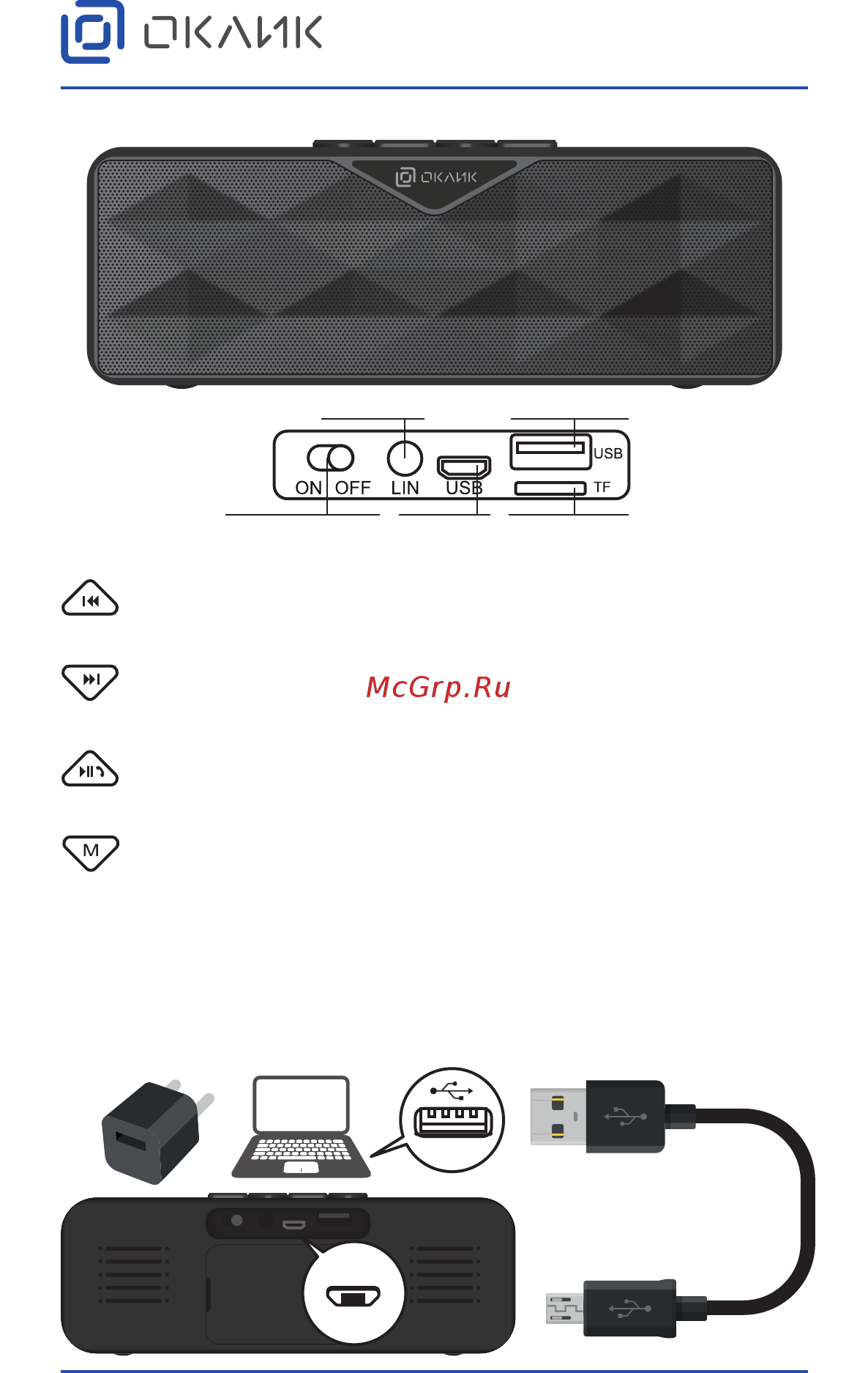

СХЕМА УСТРОЙСТВА:

НАЧАЛО РАБОТЫ

Перед началом эксплуатации зарядите устройство.

Подключите USB-кабель к разъёму microUSB на акустической системе. Другой конец

кабеля подключите к USB-разъёму компьютера или внешнего адаптера питания с

выходным напряжением 5В и выходной мощностью не менее 5Вт (в комплект не входит)

Аудио-вход (LIN)

Micro-USB

разъем

Слот для TF-карты

(до 32 ГБ)

USB-разъем

Вкл/Выкл/

Активация Bluetooth

ON OFF LIN USB

USB

• Уменьшить громкость (длительное нажатие)

• Предыдущий трек (кратковременное нажатие)

• Предыдущая станция (кратковременное нажатие в режиме Радио)

• Увеличить громкость (длительное нажатие)

• Следующий трек (кратковременное нажатие)

• Следующая станция (кратковременное нажатие в режиме Радио)

• Воспроизведение/Пауза (кратковременное нажатие)

• Принять вызов/Завершить вызов (кратковременное нажатие)

• Автоматический поиск станций (кратковременное нажатие в режиме Радио)

• Выбор режима: Bluetooth -> microSD* -> USB* -> Радио -> Аудио-вход*

(кратковременное нажатие в любом режиме)

* режимы microSD, USB и Аудио-вход мог ут быть активированы только при подключенных microSD-карте,

USB-накопителе или аудиокабеле соответственно
