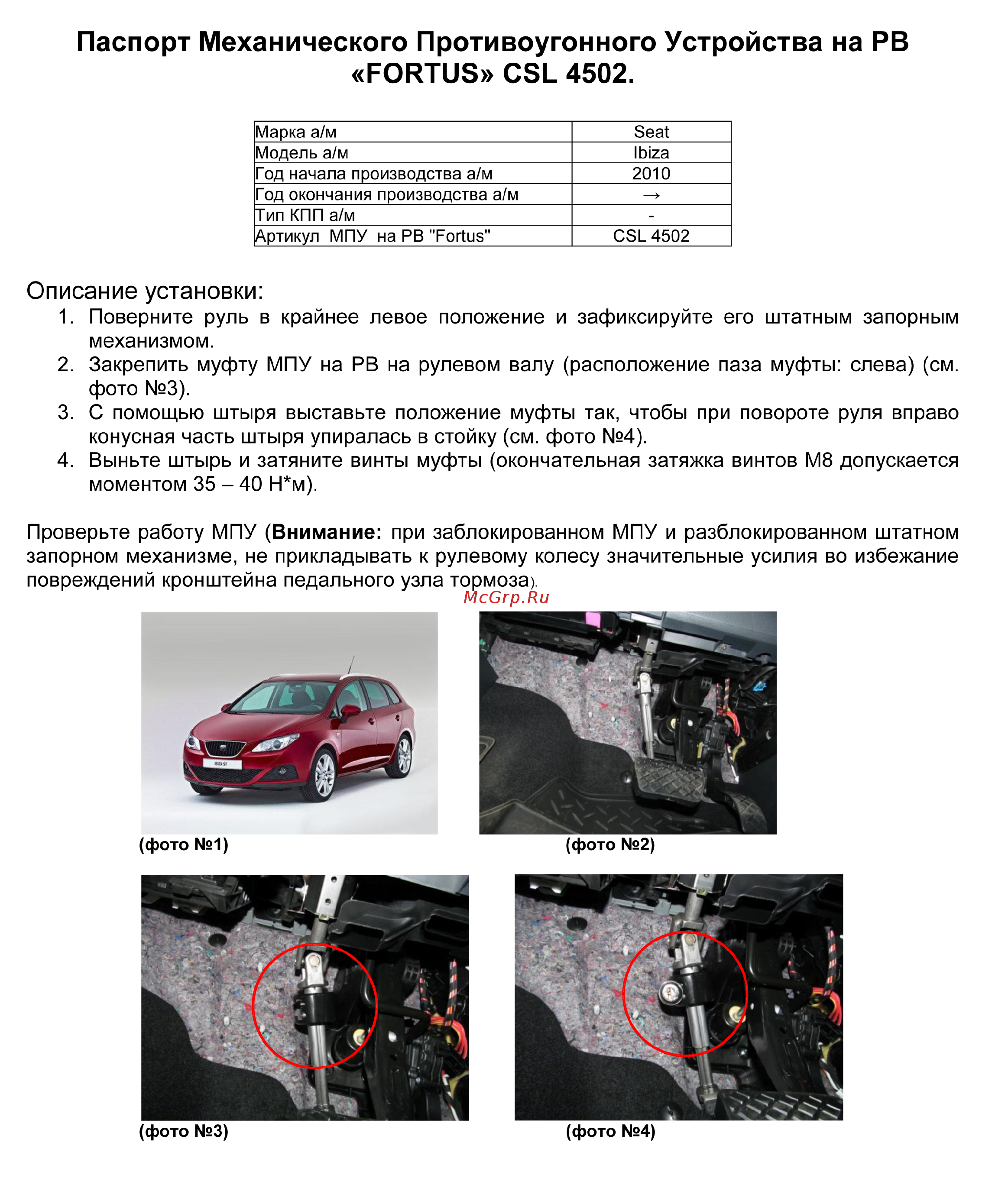

Паспорт Механического Противоугонного Устройства на РВ РСЖТиЗ СБЬ 4502 Марка а м Модель а м Год начала производства а м Год окончания производства а м Тип КПП а м Артикул МПУ на РВ ТоПиз Беа 1Ыга 2010 С81 4502 Описание установки 1 Поверните руль в крайнее левое положение и зафиксируйте его штатным запорным механизмом 2 Закрепить муфту МПУ на РВ на рулевом валу расположение паза муфты слева см фото 3 3 С помощью штыря выставьте положение муфты так чтобы при повороте руля вправо конусная часть штыря упиралась в стойку см фото 4 4 Выньте штырь и затяните винты муфты окончательная затяжка винтов М8 допускается моментом 35 40 Н м Проверьте работу МПУ Внимание при заблокированном МПУ и разблокированном штатном запорном механизме не прикладывать к рулевому колесу значительные усилия во избежание повреждений кронштейна педального узла тормоза фото 1 фото 2 фото 3 фото 4
